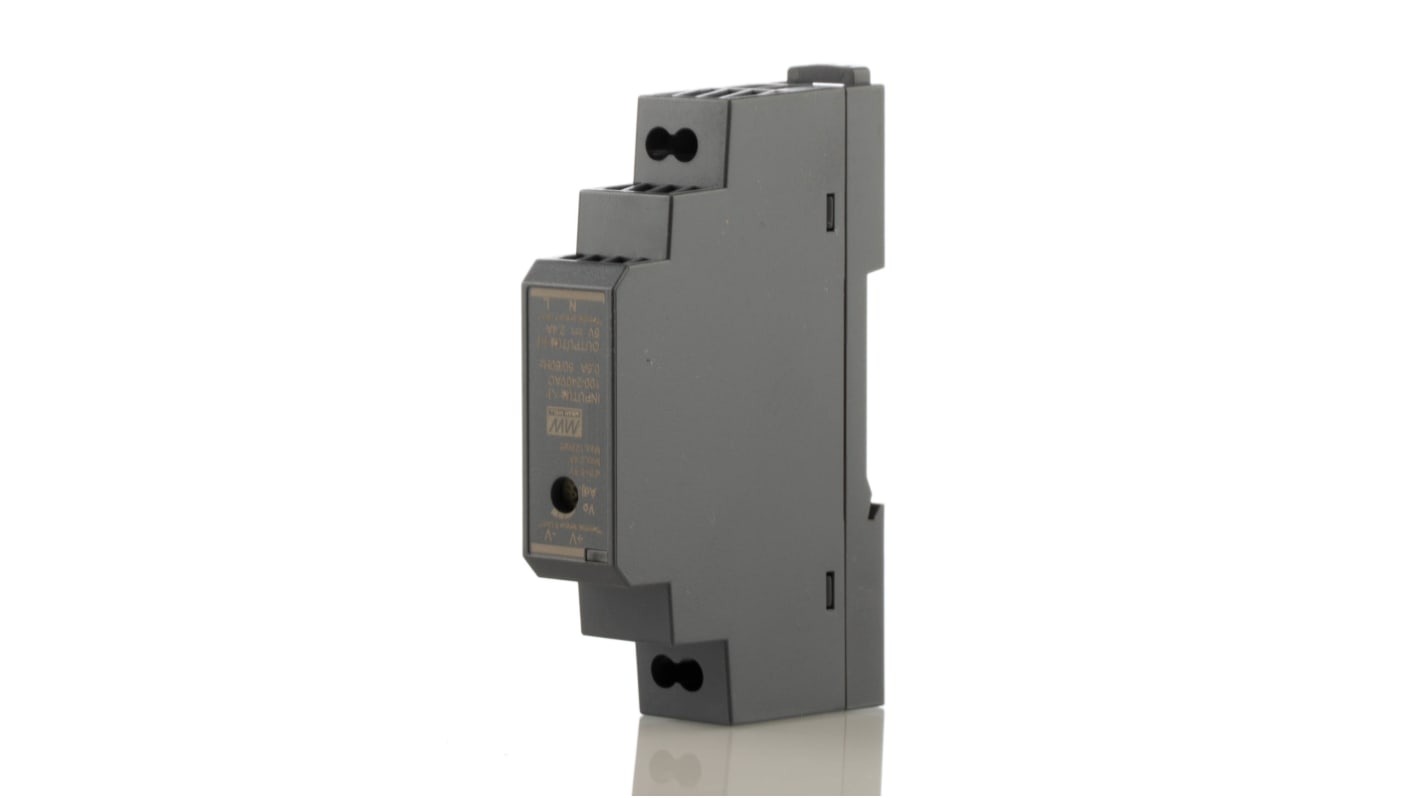

MEAN WELL DIN-sín tápellátás, BE: 85 → 264 V ac, 120 → 370V dc, 1 kimenet, 5V dc, 2.4A, 12W
- RS raktári szám:
- 145-7859
- Gyártó cikkszáma:
- HDR-15-5
- Gyártó:
- MEAN WELL
24 raktáron van a következő munkanapon való szállításra, ha a megrendelést 16:00 óra előtt feladják.
399 további szállítása 1 munkanapon belül.
Hozzáadva
Ár Darab
6 164 Ft
(ÁFA nélkül)
7 828 Ft
(ÁFÁ-val)
| Egység | Per unit |
| 1 - 4 | 6 164 Ft |
| 5 - 9 | 5 974 Ft |
| 10 + | 5 802 Ft |
- RS raktári szám:
- 145-7859
- Gyártó cikkszáma:
- HDR-15-5
- Gyártó:
- MEAN WELL
Műszaki referencia
Engedélyezés és megfelelőség
- Származási ország (Country of Origin):
- CN
Termékadatok
Mean WELL DIN-sínre szerelhető tápegység
A HDR sorozatú PSU egy gazdaságos és rendkívül vékony tápegység, amely a TS-35/7,5 vagy TS-35/15 DIN sínekre szerelhető. A váz keskeny szélességével rendelkezik, ami lehetővé teszi a ház számára történő helytakarékosságot. A HDR sorozatú tápegység műanyag házzal készült, amely hatékonyan megakadályozhatja az elektromos veszélyt.
Funkciók és előnyök
• Lapos kivitelű műanyag ház
• Teljes tartományú bemenet
• Kompakt méret
• Szigetelési osztály II
• Ssembled lehet ipari DIN sínre TS-35/7,5 vagy 15
• DC kimeneti feszültség állítható
• Nincs terhelés a terhelés alatt <, 0,3 W
A termék alkalmazási adatai
• Ipari vezérlőrendszerek
• Épületautomatizálás
• Gyári automatizálás
• Elektromechanikus berendezések
• Háztartási vezérlőrendszer
A DIN-sínre szerelhető tápegység miért használható?
A DIN-sínre szerelhető rendszerek rugalmassága lehetővé teszi, hogy a rendszer gyorsabban beilleszkedjen a fémsínekre. A tápegységek könnyen rendezhetők a DIN-sínre, zárt fali dobozokon vagy olyan területeken, ahol kevés a hely. Hasonló eszközök szerelhetők fel egymás mellé, csökkentve a szükséges kábelmennyiséget. A legtöbb tápegység léghűtésű, így nincs szükség hűtőventilátorokra.
A DIN-sínre szerelhető AC/DC tápegységek számos automatizálásban, műszerezésben és ipari alkalmazásokban széles körben használatosak. Ezek az egyenáramú, különféle, érzékelők, motorok, mágnesszelepek, mágnesszelepek és relék széles választékát használják.
A DIN-sínre szerelhető AC/DC tápegységek számos automatizálásban, műszerezésben és ipari alkalmazásokban széles körben használatosak. Ezek az egyenáramú, különféle, érzékelők, motorok, mágnesszelepek, mágnesszelepek és relék széles választékát használják.
A DIN-sínre szerelhető tápegység felvásárlásának szempontjai
DIN-sín mérete - a DIN-sínek három típusa létezik. Top Hat, G és C rész. A legnagyobb mélysége 7,5 mm, vagy 15 mm. Célszerű ellenőrizni, hogy a tápegysége kompatibilis-e a DIN-sínre.
Védelmi típusok - fontos, hogy olyan tápegységet válasszon, amely rövidzárlat ellen védett, túlterhelés, túlfeszültség vagy túlfeszültség ellen. Egyes tápegységek egy csuklós üzemmóddal rendelkeznek, amely lehetővé teszi, hogy a védő- és kapcsolóegység a hiba elhárítása után ismét működőképessé váljon.
A rögzített vagy állítható kimeneti feszültség vagy áram - a tesztrendszerekben gyakran könnyen beállítható, hogy az egyenáramú feszültség más alkalmazásokban is alapvető lehet.
Kábelek és vezetékek - A bemenő/kimenő vezetékek és a tápvezetékek között a lehető legrövidebbnek kell lennie egy nagy keresztmetszetű, a zaj és a hő minimálisra csökkentéséhez.
Hatékonyság - Válasszon olyan tápegységet, amelynek hatékonysága 89% feletti, a teljesítménycsökkenések minimalizálása érdekében, különösen akkor, ha a rendszer konvekciós hűtésen alapul.
Bemeneti feszültség tartomány - DIN sínes tápegység vásárol a Európában és Észak-Amerikában, mint az Egyesült Királyságban, majd egy univerzális AC bemenet 80 V AC, 264 V AC.
Szabványok - Ha a tápegységet az elektromos motorok vezérléséhez használja az USA-ban, akkor meg kell felelnie az ipari ellenőrző berendezésekre vonatkozó szabvány UL508 szabvány előírásainak.
Szabványok
UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1 jóváhagyással; kivitel lásd EN50178, TUV EN60950-1
Mean Well
Jellemzők
Tulajdonság | Érték |
|---|---|
| Típus | Kapcsolt üzemmód |
| Kimeneti feszültség | 5V dc |
| Kimeneti áramerősség | 2.4A |
| Egyenáramú vagy váltóáramú kimeneti feszültség | dc |
| Bemeneti feszültség | 85 → 264 V ac, 120 → 370V dc |
| Névleges teljesítmény | 12W |
| Elektromos fázis | 1 |
| Kimenetek száma | 1 |
| Magasság | 90mm |
| Szélesség | 17.5mm |
| Mélység | 54.5mm |
| Sorozat | HDR |
| Teljesített szabványok | RoHS megfelelőségű, TUV EN 60950-1, UL 508 |
| Terhelésszabályozás | ±1% |
| Rögzítés típusa | DIN-sínre szerelhető |
| Min. hőmérséklet | -30°C |
| Ingadozás és zaj | 80mV amplitúdó |
| MTBF | 1166kh |
| Kimeneti feszültség beállítási tartománya | 4.5 → 5.5V |
| Különleges funkciók | Kicsi és kompakt |
| Maximális hőmérséklet | +70°C |
