- RS raktári szám:
- 776-9497
- Gyártó cikkszáma:
- S8VK-G03024
- Gyártó:
- Omron
- RS raktári szám:
- 776-9497
- Gyártó cikkszáma:
- S8VK-G03024
- Gyártó:
- Omron
Engedélyezés és megfelelőség
- Származási ország (Country of Origin):
- CN
Termékadatok
S8VK-G sorozatú hagyományos egyfázisú, kapcsolóüzemű tápegység, 15–480 W
Az S8VK-G sorozatú hagyományos egyfázisú, kapcsolóüzemű tápegységek strapabíró és kompakt tápegységek, amelyek zord körülmények között is könnyen és kiválóan használhatók. Az S8VK-G egy kompakt kialakítású, biztonságos, megbízható és könnyen felszerelhető tápegység, a hagyományos DIN-sínbe egyszerűen csak be kell pattintani. Az S8VK széles hőmérséklet-tartományon ( -40 °C – 70 °C) képes hosszú ideig is stabilan üzemelni. A DIN-sínes rögzítőkapocsnak köszönhetően kiváló módon ellenáll a rezgéseknek, emellett két DC kimeneti csatlakozó található rajta. Az összes nemzetközi biztonsági szabványnak, köztük a hajózási alkalmazásokra vonatkozóknak is megfelel. A kompakt S8VK-G tápegység nagy teljesítménysűrűséget biztosít egy kompakt kialakításban alacsony költséghányaddal, köszönhetően a minimális vezetékezési követelményeknek.
Funkciók és előnyök.
Kompakt tápegység
Egyfázisú
Kapcsolóüzemű
Gyors és egyszerű telepíthetőség
DIN-sínekre egyszerűen bepattintható
Zord környezetekben is kiválóan megállja a helyét
Biztonságos
Megbízható
Kiváló módon ellenáll a rezgéseknek
2 DC kimeneti csatlakozó
Nagy teljesítménysűrűségű alacsony költséghányaddal
Minimális vezetékezési követelmény
Stabil környezetben hosszú ideig működőképes
Megfelel a nemzetközi biztonsági szabványok, köztük a hajózási alkalmazásokra vonatkozóknak is
Univerzális bemenet nemzetközi alkalmazásokhoz, 100 V AC – 240 V AC.
Hőmérséklet-tartomány: -40 °C – 70 °C
Teljesítménynövelő funkció (120%-ig)
RoHS megfelelőségű
Választható névleges teljesítmények.
15 W – 480 W
Választható kimeneti feszültségek.
5 V DC – 48 V DC
A DIN-sínre szerelhető tápegységek
A DIN-sín egy szabványos típusú sín, amelyet tápegységek tartókba rögzítéséhez használnak. A DIN-sínek a berendezés alátámasztására szolgálnak. A DIN-síneket normál esetben alumíniumból készítik, ha azonban van rá esély, hogy a tápegységet ütés vagy rezgés éri, inkább acél DIN-sínt használjon.
A kapcsolóüzemű tápegységek
A kapcsolóüzemű tápegységek olyan, általános célú tápegységek, amelyek a hálózati váltakozó áramot kis feszültségű egyenárammá alakító kapcsolóüzemű feszültségstabilizátort tartalmaznak. A kapcsolóüzemű tápegységek hatékonyak az energiapazarlás korlátozásában.
Mit jelent az, hogy egyfázisú?
Egy egyfázisú tápegység egy egyszerű tápegység, amely váltóáramú áramforrást biztosít eltérő feszültségű rendszerekben. Egy egyfázisú rendszerben alapesetben egy nulla és egy fázis vezeték található, és az áram a 2 vezeték között folyik.
Biztonság és tárolás
Inverter kimenetet ne használjon a tápegységhez. A rezgés- és ütésállóság biztosítása érdekében a tápegységet a rögzítőkapocs segítségével egy DIN-sínre szerelje fel. A tápegységet védőkapcsolóktól és más készülékektől távol helyezze el. Tartsa a tápegységet nagy frekvenciájú erős zajtól és túlfeszültségtől távol.
-40 °C és 80°C között kicsapódás- és jegesedésmentes helyen tárolható.
Tárolási páratartalom: 0% – 95%.
Szabványok
UL508/60950-1, CSA C22.2 107.1/60950-1 ügyiratsz., ANSI/ISA 12.12.01, EN50178, EN60950-1, EN61558-2-16, EMS: EN 61204-3, EMI: EN61204-3 B osztály, EN 60204-1 PELV, a 15 W-os/30 W-os/60 W-os modellek megfelelnek az UL szerinti 2.osztályú kimenetekre vonatkozó szabványoknak.
Jóváhagyás
RoHS-megfelelőség

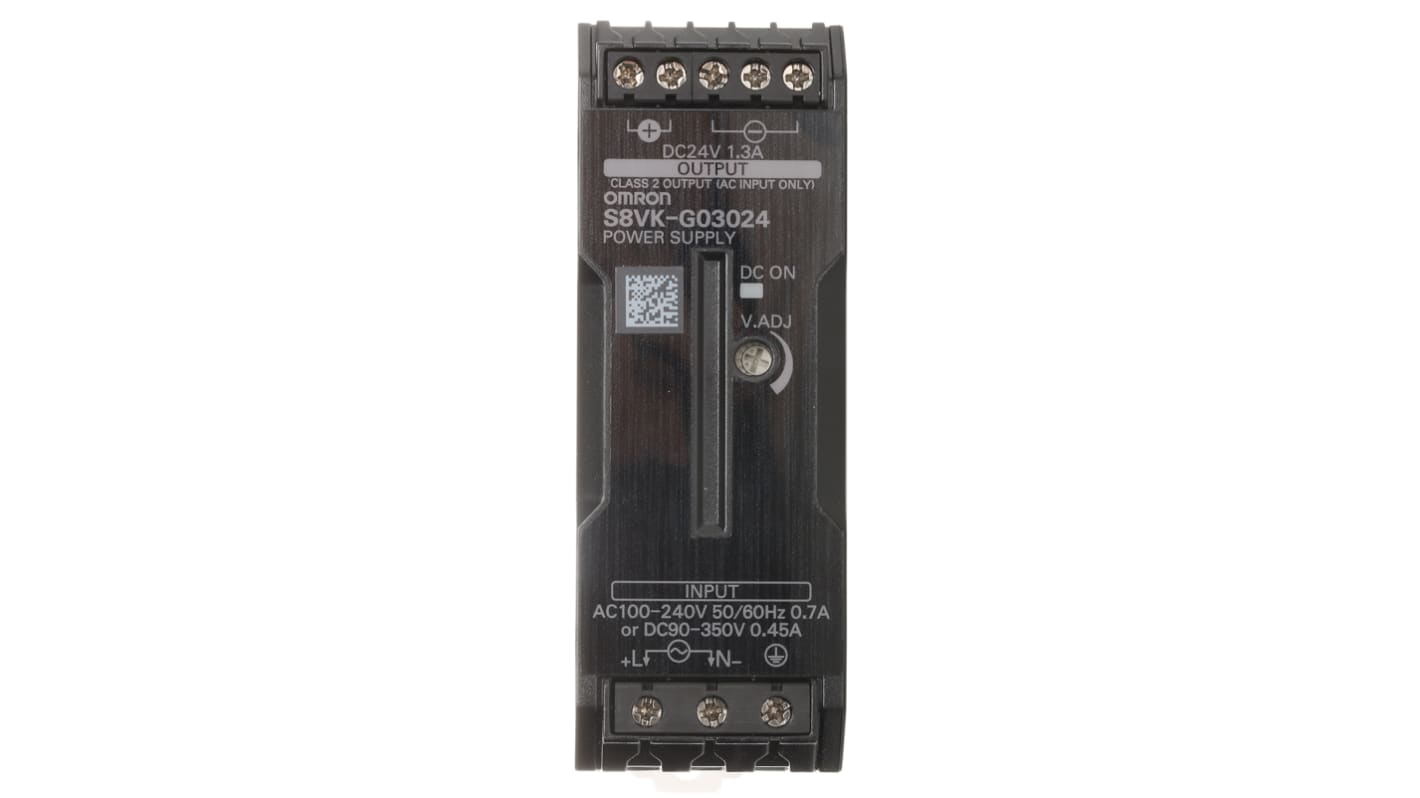

OMRON DIN-sínes tápegység, 86%-os hatékonyság, IP20 besorolás – S8VK-G sorozat – S8VK-G03024
Ha olyan tápegységet keres, amely motorokkal és szivattyúkkal nagy terhelésű rajzolási alkalmazásokkal foglalkozik, válassza ezt a DIN-sínes tápegységet az OMRON-tól. Bármilyen feszültséget elfogad a 85–264 V AC vagy 90–350 V DC közötti univerzális tartományban, és gondosan ellenőrzött 24 V DC kimenetre csökken. Ezáltal stabil választás az érzékeny akkumulátoros berendezések futtatásához. Az egység praktikus választás a nehéz terhelések elindításához a praktikus, 120%-os teljesítménynövelő funkciójának köszönhetően, amely segít gyorsan elindulni. Mivel DIN-sínre szerelhető, a rendkívül egyszerű telepítés előnyeit élvezheti – egyszerűen rögzítse a 35 mm-es sínre szerszámok nélkül.
Jellemzők és előnyök
• Az IP20 besorolás azt jelzi, hogy érintésbiztos, így nem jelent sokkveszélyt
• A 86%-os hatékonyság azt jelenti, hogy nagyon kevés hulladékhőt termel, és nem igényel kiegészítőket a hűvös tartáshoz
• Az 580 000 órás átlagos meghibásodások közötti idő azt jelzi, hogy ez egy tartós választás
• A 86%-os hatékonyság azt jelenti, hogy nagyon kevés hulladékhőt termel, és nem igényel kiegészítőket a hűvös tartáshoz
• Az 580 000 órás átlagos meghibásodások közötti idő azt jelzi, hogy ez egy tartós választás
Alkalmazások
• Távközlés
• Folyamatvezérlés
• Műszerek és mérőeszközök
• Folyamatvezérlés
• Műszerek és mérőeszközök
Biztonságos-e ez a tápegység zord környezetekben való használatra?
Igen. Ez a DIN-sínes tápegység ellenáll az ütéseknek és rezgéseknek, így biztonságosan telepíthető mozgó gépek közelében, és jó kiáltás zord környezetben való használatra.
Jellemzők
Tulajdonság | Érték |
---|---|
Típus | Kapcsolóüzemű tápegység |
Kimeneti feszültség | 24V dc |
Kimeneti áramerősség | 1.3A |
Egyenáramú vagy váltóáramú bemeneti feszültség | ac, dc |
Egyenáramú vagy váltóáramú kimeneti feszültség | dc |
Bemeneti feszültség | 85 → 264V ac |
Névleges teljesítmény | 30W |
Elektromos fázis | 1 |
Kimenetek száma | 1 |
Magasság | 90mm |
Szélesség | 32mm |
Mélység | 90mm |
Sorozat | S8VK-G |
Teljesített szabványok | CE, CSA tanúsított, UL |
Maximális hőmérséklet | +70°C |
Ingadozás és zaj | 30mV |
Efficiency | 86% |
Min. hőmérséklet | -40°C |
Rögzítés típusa | DIN-sínre szerelhető |
Kimeneti feszültség beállítási tartománya | -10 → +15% |
Terhelésszabályozás | 0.8% |
Különleges funkciók | Túlfeszültség és rövidzárlat elleni védelem |
MTBF | 580000h |
