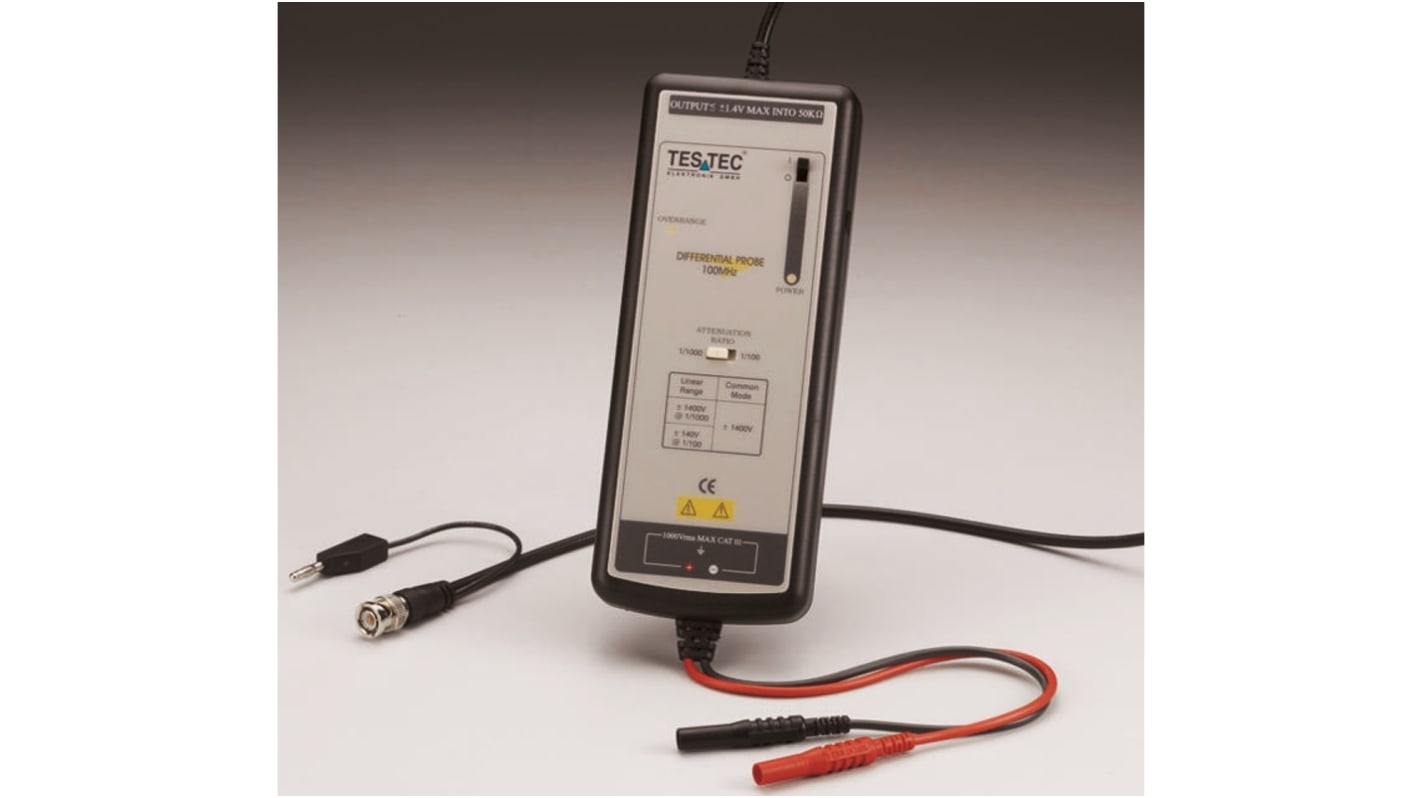

Testec oszcilloszkóp szonda TT-SI 9010 Aktív, differenciális, 70MHz, 1:100, 1:1000 csillapítás, 5kV, SI, BNC, 1, CAT I
- RS raktári szám:
- 512-6078
- Gyártó cikkszáma:
- TT-SI 9010
- Gyártó:
- Testec
Megszüntetett termék
Alternatív termék
Ez a termék jelenleg nem elérhető. Alternatív termékjavaslatunk.
- RS raktári szám:
- 512-6078
- Gyártó cikkszáma:
- TT-SI 9010
- Gyártó:
- Testec
Műszaki referencia
Engedélyezés és megfelelőség
Nem megfelelő
- Származási ország (Country of Origin):
- TW
Termékadatok
Testec 70MHz aktív differenciális oszcilloszkóp szondák
A Testec egy aktív differenciális oszcilloszkóp-szonda, amely lehetővé teszi a hagyományos oszcilloszkópok számára, hogy olyan áramköri hullámformákat jelenítsen meg és mérzen meg, amelyek magas közös módusú feszültségekre vonatkoznak. Képes biztonságosan mérni a ±2500V V AC és 7000V v ac/dc feszültségeket. Legfeljebb 70MHz mm-es sávszélességet támogat.
Ez az oszcilloszkóp-szonda a 700V alatti jelek méréséhez a csillapítási arányt 1:100-ra állíthatja.
Ez az oszcilloszkóp-szonda a 700V alatti jelek méréséhez a csillapítási arányt 1:100-ra állíthatja.
Funkciók és előnyök
A sávszélesség DC és 70 MHz között van
A csillapítás 1:100/1:1000
Az emelkedési idő 5 ns
A differenciális üzemmód bemeneti feszültsége 1:100 ±700 V (DC+csúcs AC) vagy 700 Vrms 1:1000 ±7000V (DC+csúcs AC) vagy 5000Vrms
A bemenet impedanciája 10 Mohm l10pF mindkét oldalon a föld felé
Az általános üzemmód feszültségtartománya 1:100 és 1:1000 ±7000V (DC+csúcs AC) vagy 2500Vrms
A roncsolásmentes maximális bemenő feszültség 1:100 és 1:1000 ±7000V (DC+csúcs AC) vagy 2500Vrms
CMRR (jellemző): -80 dB 50 Hz-en és -60 dB 20Kz-en
Az eltérés (jellemző)< ±5 mV
A zaj (jellemző) 0,9 mVRMS
A csillapítás 1:100/1:1000
Az emelkedési idő 5 ns
A differenciális üzemmód bemeneti feszültsége 1:100 ±700 V (DC+csúcs AC) vagy 700 Vrms 1:1000 ±7000V (DC+csúcs AC) vagy 5000Vrms
A bemenet impedanciája 10 Mohm l10pF mindkét oldalon a föld felé
Az általános üzemmód feszültségtartománya 1:100 és 1:1000 ±7000V (DC+csúcs AC) vagy 2500Vrms
A roncsolásmentes maximális bemenő feszültség 1:100 és 1:1000 ±7000V (DC+csúcs AC) vagy 2500Vrms
CMRR (jellemző): -80 dB 50 Hz-en és -60 dB 20Kz-en
Az eltérés (jellemző)< ±5 mV
A zaj (jellemző) 0,9 mVRMS
Alkalmazások
Az oszcilloszkóp szondákat oszcilloszkópokkal használják annak érdekében, hogy a vizsgált áramkörökön lévő jelek az oszcilloszkóphoz kapcsolódhassanak, hogy a jelek mérhetők legyenek. Ezek az oszcilloszkóp szondák a következő helyeken találhatók:
Teljesítményátalakítás
Inverterek
Motorfordulatszám-visszajelzők
Kapcsolóüzemű tápegységek
Teljesítményátalakítás
Inverterek
Motorfordulatszám-visszajelzők
Kapcsolóüzemű tápegységek
Tanúsítványok
CAT I 2500 V AC
CAT II 7000 V AC
CAT II 7000 V AC
Szállított tartozékok
Szonda
4 db AA elem
2 db piros és fekete grabber
Használati útmutató
Gyári kalibrálási tanúsítvány
4 db AA elem
2 db piros és fekete grabber
Használati útmutató
Gyári kalibrálási tanúsítvány
Jellemzők
Tulajdonság | Érték |
---|---|
Szonda típusa | Aktív, differenciális |
Csillapítás | 1:100, 1:1000 |
Sávszélesség | 70MHz |
Maximális közös módú bemeneti feszültség | 5kV |
Csatlakozó típusa | BNC |
Modellszám p | TT-SI 9010 |
Szondák száma | 1 |
Sorozat | SI |
Biztonsági kategória | CAT I 2500 V, CAT II 7000V |
Emelkedés ideje | 5ns |
