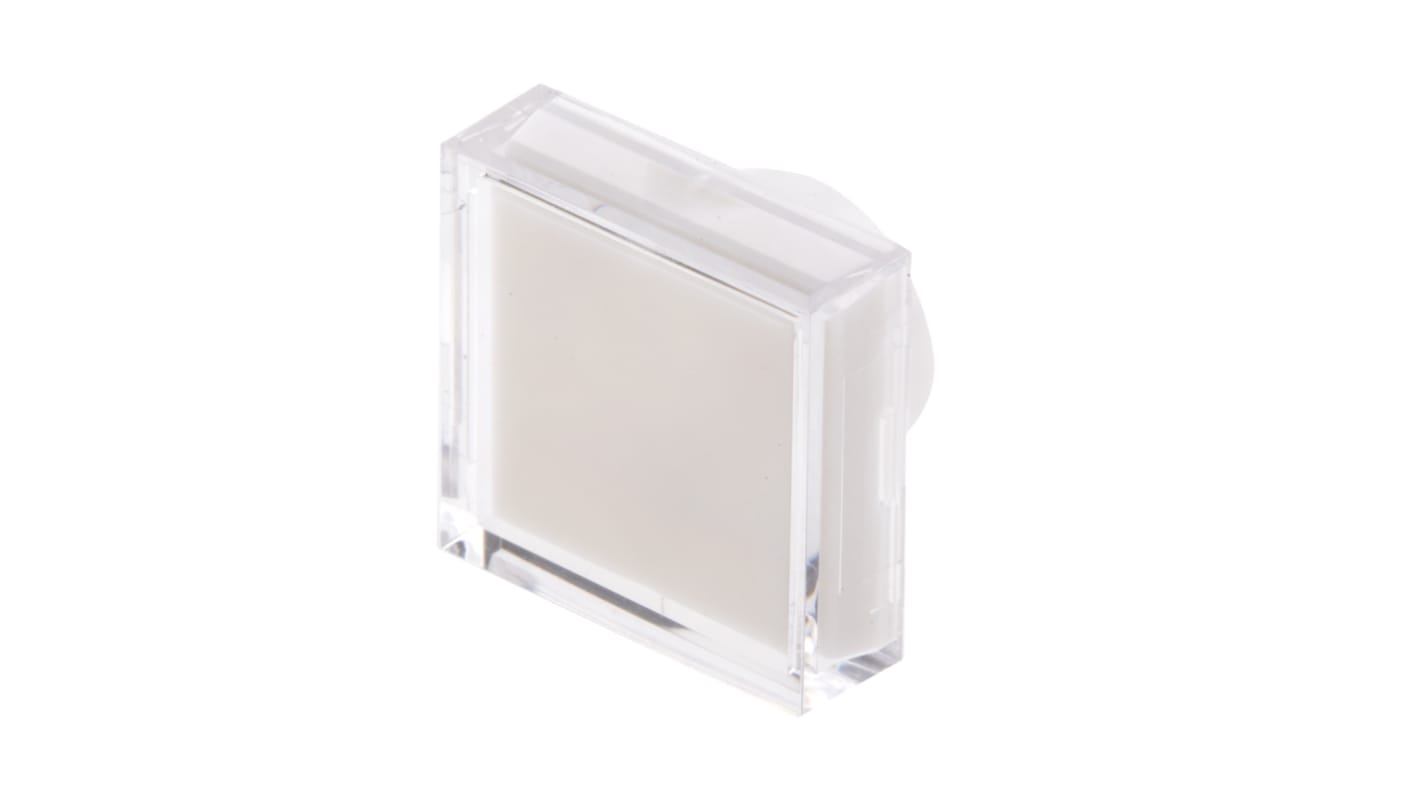

Nyomógomb lencse Fehér, Négyzet alakú, használható: (ADA16 sorozat)-val

Al-összeszerelt, moduláris szerkezet, megvilágított vagy nem megvilágított, átmeneti és váltakozó művelet, kerek, négyzet és téglalap alakú nyomógomb kapcsolók és a hozzá tartozó Pilot Fényjelzők az ipari szabványos 16 mm átmérőjű kivágásokhoz illeszthetők 0,5 és 5 mm közötti vastagságú lemezeken. A megemelt előlapcsomag kiválasztásával megakadályozható a véletlen érintés vagy a süllyesztett verzió, amely lehetővé teszi a nyomógomb vagy az irányfény Jelzőjének szinte bármely panelre történő felszerelését. Gyorsan és könnyen összeszerelhető, ha egyszer minden nyomógomb kapcsoló, vagy jelzőlámpa vízálló paneltömítéssel rendelkezik az IP65-hez.

A nyomógomb-kezelő bármely érintkezőblokkhoz rögzíthető, amely lehetővé teszi a kapcsolás és a megvilágítás különböző kombinációit (érintkező- és lámpablokkokhoz lásd a raktári számokat 745-2427, 745-2423 és 745-2420). Minden érintkezőblokk 2,8 x 0,5 mm-es univerzális csatlakozókkal rendelkezik, amelyek közvetlen forrasztást vagy dugaszolható aljzatokat tesznek lehetővé.
A jelzőlámpák előre felszerelt lámpatesttel rendelkeznek, a megvilágításhoz T1 3⁄4 (MG5.7s) kis méretű csatornás izzólámpát vagy LED-et használnak, majd kiválasztanak egy megfelelő lencsét.
Az ADA16S sorozatú nyomógombos kapcsolókkal és jelzőlámpákkal való használatra alkalmas lencsék számos színben (kék, zöld, borostyánsárga, piros, fehér és fekete) és alakban (kerek, négyzetes és téglalap alakú) kaphatók. Minden lencse lapos profilú, és gravírozható polikarbonátból készült.
A két csatlakozóaljzatú átalakító (raktári számok 745-2552 négyzetes és 745-2559 téglalap alakú) változtassa meg a négyzetes és téglalap alakú nyomógombos kapcsolókat (745-2458, 745-2451, 745-2470) és jelzőfényjelzők (745-2489 és 745-2483) süllyesztett számlálóval felszerelt változatokba. Minden egyes átalakító rögzítőívvel, tömítéssel és fekete műanyag tömörített rögzítőburkolattal rendelkezik.
Az ADA16 sorozat egyéb kapcsolói közé tartoznak a kulcsos kapcsolók, a forgó választókapcsoló, a hangjelző és a vészleállító (E stop), ezek egy részének megtekintéséhez lásd a raktári számokat 745-2433, 745-2439, 745-2436, 745-2445 és 745-2442 illetve.

IP65-ig vízálló
16 mm átmérőjű lemez kivágása
Kerek, szögletes és szögletes operátorok pillanatnyi és váltakozó kapcsolással
Megvilágítható vagy nem világítható
5A 250 VDE névleges porszívó (8A 125 VDE)
Ezüst színű érintkezők
Szigetelési ellenállás> 50MΩ
Ul94-V0 gyúlékonyság szerint
-25 és +55 °C közötti üzemi hőmérsékleti tartomány (a lámpa nélkül -25 és +70 °C közötti)

A teljes világító nyomógomb működtetéséhez kezelőre van szükség + érintőgombok + lencse + izzólámpa vagy LED.
A megfelelő csatlakozó blokk bekötéshez nézze meg a jellemzően 680-2158 cikkszámú készletet.
A megfelelő objektívekhez lásd a jellemzően 745-2499, 745-2530 és 745-2512 típusszámot.
A megfelelő izzólámpáért lásd az általában a 655-9211-es számú készletet.
Az erre alkalmas egychipes LED-hez nézze meg általában a 225-997-es típusszámot.

UL, CUL, ENEC, VDE
