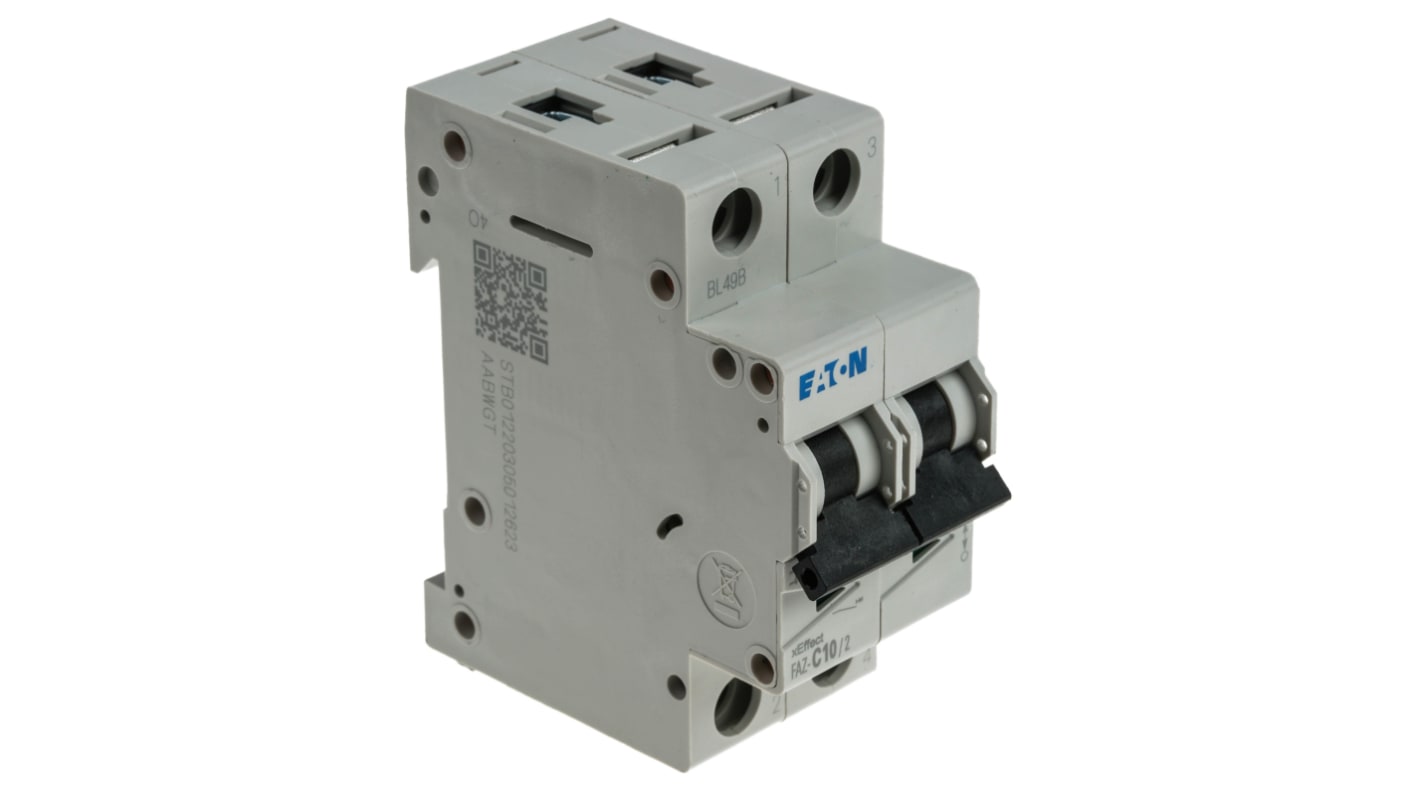

MCB 2P, 10A, megszakítási teljesítmény: 10 kA, DIN-sínre szerelhető, megszakítási karakterisztika: C típusú FAZ-C10/2

Az Eatons xEffect termékválasztékból származó miniatűr megszakítók (MCB-k) FEZ sorozata áramkorlátozó kialakítással rendelkezik, amely gyors rövidzárlatot biztosít, ami csökkenti az áramkör károsodásához vezető átbocsátó elektromos energia- és túláramokat.

Ideális áramkörök és elektromos elosztótáblák vezérléséhez. Az MCB-k FAZ sorozata számos különböző védelmi jellemzőt kínál, így megvédi az elektromos berendezéseket a túlterhelés okozta károsodástól. A további biztonság érdekében A MCB-megszakítót nem lehet leverni A fogantyú ON (BE) helyzetben tartásával, ezek az MCB-k szintén ujjak, és egy kioldásmentes mechanizmussal rendelkeznek.

Ezek az MCB-k hő- és elektromágneses kioldással is rendelkeznek, névleges áramuk 0.16 A-től 63 A-IG, kapcsolási kapacitásuk pedig 15 ka vagy 10 ka az eszköz típusától függően.

A FAZ sorozat miniatűr megszakítókat, zárakat, gyűjtősíneket és Snap-on tartozékokat tartalmaz, beleértve a tartozékokat és a kioldó modulokat.

• termikus-mágneses túláram elleni védelem
• a miniatűr megszakítók tápellátása táplálható a vonaltól vagy a teheroldalon
• a gyújtás helyzetének egyértelmű kijelzése az elülső kapcsoló kapcsolójával
• egyszerű telepítés DIN-sínre. MCB modul szélessége csak 17.5 mm (oszloponként)
• hat szintű rövidzárlat elleni védelem, B, C, D, K, S és Z típusú görbék szerint kategorizálva
• a készülék és a tartozékok kis moduláris szélessége helyet takarít meg a panelen vagy a berendezésen, ami költségmegtakarításhoz vezethet
• kapható egypólusú akár 4 pólus
• kettős besorolás az IEC 60947-2 szabvány szerint
• MCB modul szélessége: 1P 17,5 mm, 2P 35 mm és 3P 52,5 mm

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* ÉS FAZ-S*/* = IEC/EN60947-2

Az IEC 60947-2 az ipari és hasonló berendezésekben használt kisfeszültségű megszakítókkal kapcsolatos. Az Egyesült Királyságban ezeket hagyományosan miniatűr megszakítóknak (MCB-k), fröccsöntött megszakítóknak nevezik
(MCCB-k) és légmegszakítók (ACB-k).

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* & FZ-S*/* = IEC/EN60947-2

A Eaton mini megszakítója (MCB) az automatikusan működtetett elektromos kapcsolók FAZ sorozatának része. Úgy tervezték, hogy megelőzze az elektromos áramkör túlterhelés vagy rövidzárlat okozta károsodását. Használhatja a nagyobb teljesítményű elektromos készülékek védelmére, ahol a túlfeszültség kockázata nagyobb, mivel ez egy C-Curve MCB. Ez azt jelenti, hogy az egység a 10 a névleges áram ötszörösét teszi ki azonnal Az ehhez hasonló megszakítók ideálisak kereskedelmi és ipari alkalmazásokhoz, például indukciós motorokhoz vagy fluoreszkáló világításhoz.

• A dupla pólusok két áramkörre nyújtanak védelmet
• Széles, 240–415 V-os váltakozó feszültségű névleges feszültség számos alkalmazáshoz
• Kompakt méretek: 36 (hossz) x 84.7 (szélesség) x 72.6 mm (mélység) szűk helyeken való használatra

A MCB által megszakítható legnagyobb terhelés a roncsolás vagy ívkisülés nélkül 10 ka (kilo amper). Ez biztosítja a munkahelyi biztonságot nagy áramingadozás esetén.

Eaton, korábban Moeller néven ismert
