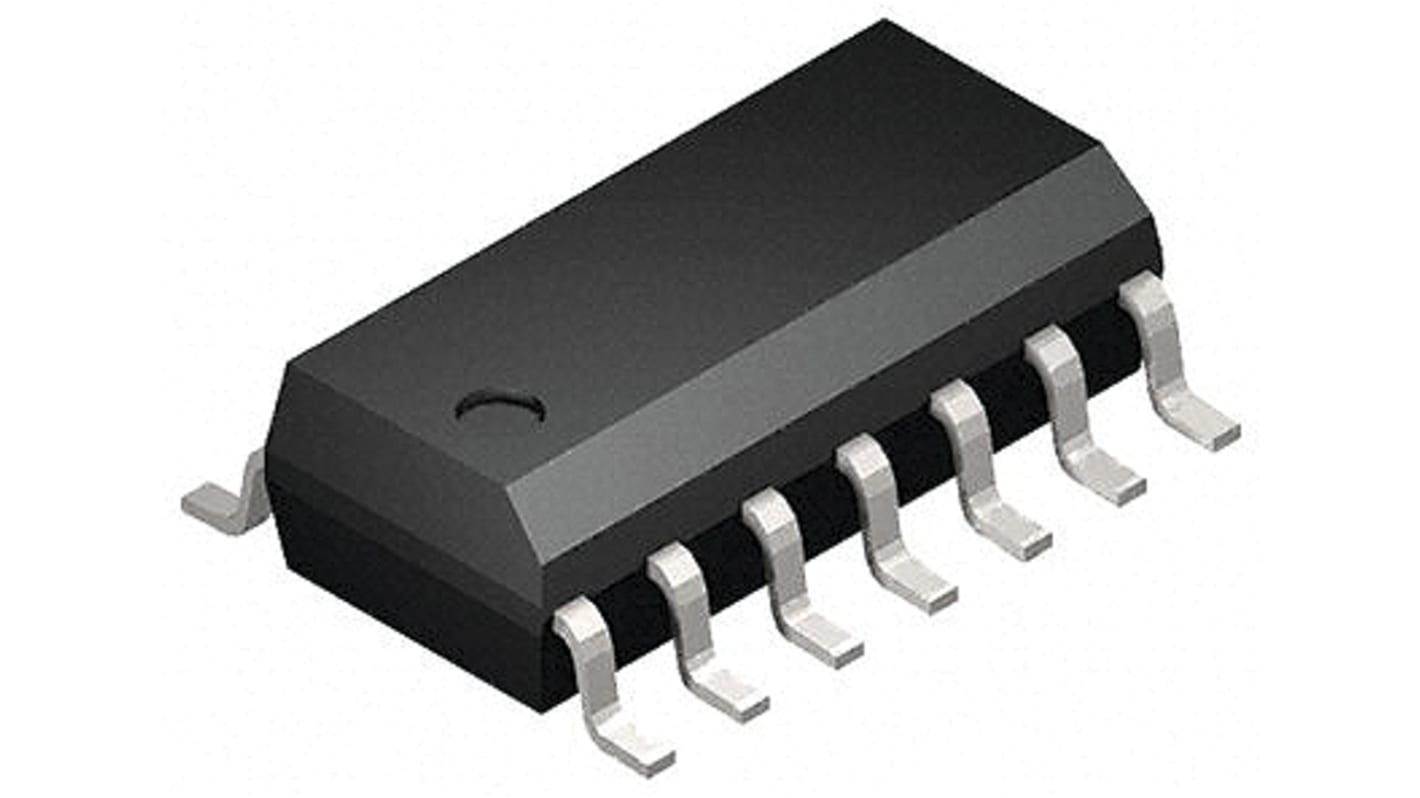

74HC126D, 74HC, 14-tüskés SOIC
- RS raktári szám:
- 171-3379
- Gyártó cikkszáma:
- 74HC126D
- Gyártó:
- Toshiba
Ezek a termékek standard szállítással, standard szállítási költséggel kerülnek elküldésre.
Ez a termék jelenleg nem elérhető utánrendeléshez.
Sajnos ez a termék nincs raktáron, és jelenleg nem áll rendelkezésre utánrendelésre.
Hozzáadva
Ár Darab (2500 egy tekercsen)
56 Ft
(ÁFA nélkül)
71 Ft
(ÁFÁ-val)
| Egység | Per unit | orsónként* |
| 2500 + | 56 Ft | 140 000 Ft |
| *ár | ||
- RS raktári szám:
- 171-3379
- Gyártó cikkszáma:
- 74HC126D
- Gyártó:
- Toshiba
Műszaki referencia
Engedélyezés és megfelelőség
Termékadatok
A 74HC125D, 74HC126D egységek nagy sebességű CMOS NÉGYES BUSZPUFFEREK, amelyek szilikonkapus C2MOS-technológiával készülnek. Az LSTTL-hez hasonló vagy azzal megegyező, nagy sebességű működést érnek el, miközben a CMOS alacsony energiaelnyeléssel bír. A 74HC125D egységnek szüksége van arra, hogy a „G” jelű, 3 állapotú vezérlő bemenet beállítása magas legyen ahhoz, hogy a kimenetet a magas impedanciájú állapotba állítsa, míg a 74HC126D egységnél arra van szükség, hogy a vezérlő bemenet alacsonyra legyen állítva ahhoz, hogy a kimenetet magas impedanciára állítsa. Minden bemenetet statikus kisülés vagy tranziens túlfeszültség ellen védő áramkörrel szereltek fel
Nagy sebesség: tpd = 10 ns (jell.) VCC = 6,0 V esetén
Alacsony energiaelnyelés: ICC = 4,0 μA (max.) Ta = 25 esetén
Kiegyensúlyozott terjedési késések: tPLH ≈ tPHL
Széles működési feszültségtartomány VCC(opr) = 2,0 és 6,0 V között
Alacsony energiaelnyelés: ICC = 4,0 μA (max.) Ta = 25 esetén
Kiegyensúlyozott terjedési késések: tPLH ≈ tPHL
Széles működési feszültségtartomány VCC(opr) = 2,0 és 6,0 V között
Jellemzők
Tulajdonság | Érték |
|---|---|
| Logikai család | 74HC |
| Rögzítés típusa | Felületre szerelhető |
| Csomag típusa | SOIC |
| Tüskék száma | 14 |
| Maximális magasszintű kimeneti áram | -7.8mA |
| Maximális alacsonyszintű kimeneti áram | 7.8mA |
| Maximális terjedési késés maximális órajelen | 195 ns @ 150 pF |
| Maximális tápfeszültség | 6 V |
| Méret | 8.95 x 3.9 x 1.38mm |
| Minimális tápfeszültség | 2 V |
| Min. működési hőmérséklet | -40 °C |
| Szélesség | 3.9mm |
| Magasság | 1.38mm |
| Hossz | 8.95mm |
| Terjedési késés tesztfeltétele | 150pF |
| Maximális működési hőmérséklet | +125 °C |
