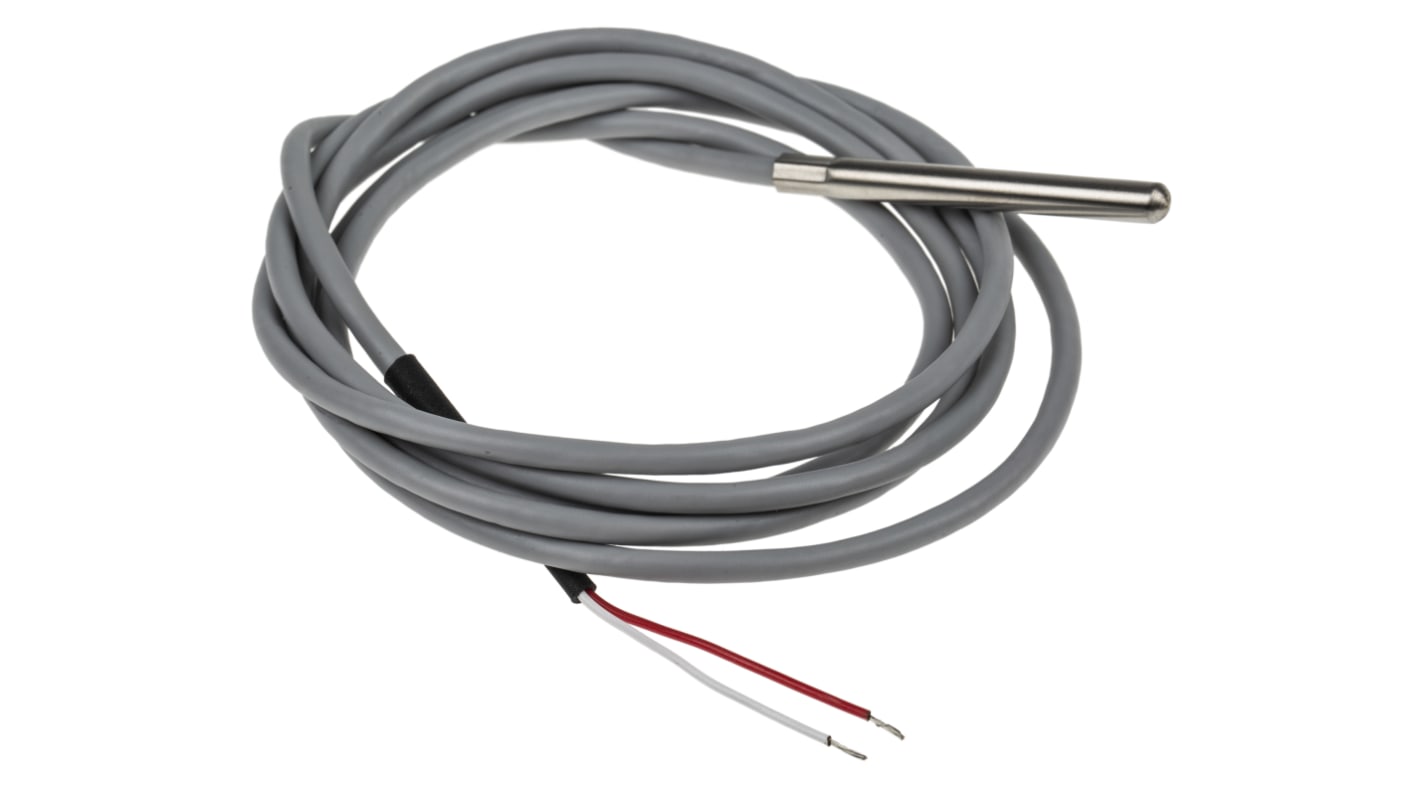

RS PRO RTD érzékelő, PT1000, 5mm-es, 50mm hosszú, +100°C

Az RS Pro-tól egy kiváló minőségű és megbízható Pt1000 PRT (Platinum Ellenállás-Hőmérő) vagy KTF (Ellenállás-Hőmérséklet-érzékelő) érzékelő szonda. Ez a KTF-szonda robusztus felépítésű, az érzékelő elemet merev rozsdamentes acélhüvelybe ágyazva. Az elvezetések strapabíró és Durable, rugalmas PVC szigeteléssel rendelkeznek. Ez a platina ellenállás-hőmérő pontos és megbízható hőmérséklet-mérést tesz lehetővé a legkülönfélébb alkalmazási területeken.

A KTF a fémek és a hőmérséklet közötti korreláción alapuló hőmérséklet-érzékelő típusa. Ahogy a fém hőmérséklete nő, az elektromos árammal szembeni ellenállása is növekszik. Ez az ellenállás mérhető és átalakítható hőmérsékleti értékekre. A Pt1000 KTF-ben a "Pt" platina (platina huzal vagy film), az "1000" pedig azt jelenti, hogy a hőmérsékletérzékelő ellenállása 0 °C-on 1000 Ohm A Platinum a legmegbízhatóbb fém, mivel a nagy hőmérséklet-tartományban lineáris a hőmérséklet-viszonyokkal szemben.

A Pt1000 szonda a KTF legrobusztusabb formája. A Pt1000 hőmérséklet-érzékelő elem egy fém burkolatban vagy szondában van elhelyezve. Ez védi a környezeti károsodástól, amikor behelyezik a mérendő folyamatba. A szonda másik végét 2 szigetelt kábelvég zárja le, amelyek a hőmérsékletmérő berendezéshez csatlakoznak.

• Nagyfokú stabilitás-érzékelő elem precíziós kimenettel
• IEC 60751 A osztályú pontosság/tűréshatár
• a Hőmérséklet mérési tartománya -20 és +100 °C között van
• Merev, korrózióálló 316-os rozsdamentes acél burkolat az érzékelő elemek védelmére
• A PVC-ólomszigetelés ellenálló a koptatással, korrózióval és vegyi anyagokkal szemben, beleértve az olajokat, savakat és lúgokat is

Ezek a robusztus kialakítású PRT-érzékelőszondák ideálisak számos általános célú ipari alkalmazáshoz, például a következő alkalmazásokhoz:

• Légkondicionálás és hűtés
• Vegyi iparág
• Műanyagfeldolgozás
• Kályhák és grillsütők
• Levegő, gáz és folyadék hőmérsékletének mérése
• Kipufogógáz hőmérséklet mérése
• Élelmiszer feldolgozás
• Laboratories

A PRT hőmérséklet-érzékelő úgy működik, hogy az érzékelőelemet (vagy a folyamat végét) a berendezésbe vagy olyan folyamatba helyezi, amely hőmérsékletmérést igényel. Ahogy a platina ellenállás hőmérő hőmérséklete növekszik, az elektromos árammal szembeni ellenállása növekszik. A hőmérséklet minden egyes fokára az elektromos ellenállás is változik egy beállított arány segítségével, ezt hőmérséklet-tényezőnek nevezzük. Platinánál ez az arány 0,00385 Ohm/ohm/°C, ami Azt jelenti, hogy Egy Pt1000 esetében 1000 Ohm ellenállás mellett az ellenállás foka a hőmérséklet függvényében 3,85 Ohm. Ezért a teljes ellenállás mérhető és átalakítható hőmérsékletté.

A hőmérséklet-érzékelő által keltett ellenállást úgy mérik, hogy áram halad át az egyik vezetéken a feszültség előállítása érdekében. Ezt követően a feszültséget egy megfelelő híddal vagy feszültségmérővel kell mérni, és az ellenállás ohmban, az Ohm-Törvény (R=V/I) segítségével számítható ki. Ha az ellenállás már ismert, a kalibrációs egyenlet vagy a átváltási táblázat segítségével átalakíthatja hőmérséklet-értékekre. Hőmérséklet-mérő vagy kalibráló eszköz is csatlakoztatható a szonda vezetékeihez, amelyek automatikusan átalakítják a mért ellenállást hőmérsékletértékké.
