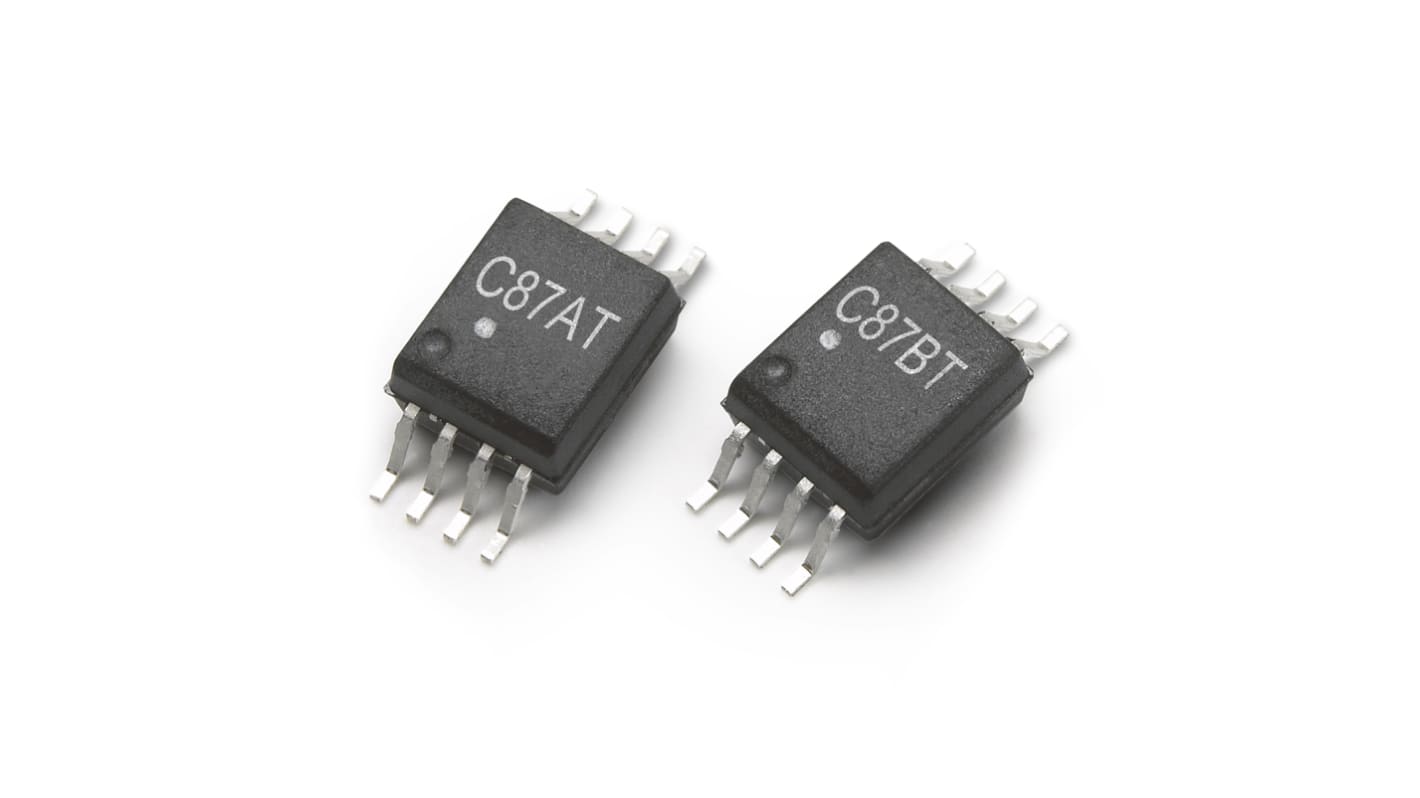

Broadcom Optocsatoló Egyenáram bemeneti fesz., 1 csatornás, Felület, SO, 8-tüskés

RS raktári szám:: 174-4121
Gyártó cikkszáma:: ACPL-C87A-500E
Gyártó:: Broadcom

Broadcom Optocsatoló Egyenáram bemeneti fesz., 1 csatornás, Felület, SO, 8-tüskés

Összevont kedvezmény elérhető

Tömeges árképzési lehetőségek megtekintése

Részösszeg (1 csomag / 2 egység)*

5296 Ft

(ÁFA nélkül)

6726 Ft

(ÁFÁ-val)

INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén

Raktáron

2 egység készen áll egy másik helyről a szállításra
További 2310 egység szállítása 2026. június 08. dátumtól

Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység	Egységenként	csomagonként*
2 - 8	2 648 Ft	5 296 Ft
10 - 18	2 511,50 Ft	5 023 Ft
20 - 48	2 387 Ft	4 774 Ft
50 - 98	2 270 Ft	4 540 Ft
100 +	1 946 Ft	3 892 Ft

*irányár

RS raktári szám:: 174-4121
Gyártó cikkszáma:: ACPL-C87A-500E
Gyártó:: Broadcom

Jellemzők

Műszaki referencia

Engedélyezés és megfelelőség

Termékadatok

Hasonló termékek keresése egy vagy több attribútum kiválasztásával.

Az összes kiválasztása	Attribútum	Érték
	Márka	Broadcom
	Terméktípus	Optocsatoló
	Rögzítés típusa	Felület
	Maximális előre irányuló feszültség VF	6V
	Csomagolás	Szalag és tekercs
	Csatornák száma	1
	Tüskék száma	8
	Csomag típusa	SO
	Bemeneti áram típusa	Egyenáram
	Jellemző emelkedési eső	2.7μs
	Maximális bemeneti áram	15mA
	Izolációs feszültség	5000Vrms
	Min. működési hőmérséklet	-40°C
	Logikai kimenet	Igen
	Maximális működési hőmérséklet	105°C
	Szabványok/jóváhagyások	RoHS, IEC/EN/DIN EN 60747-5-5, CSA, UL
	Jellemző esési idő	2.7μs
	Sorozat	ACPL
	Járműipari szabvány	Nem

	Az összes kiválasztása
	Márka Broadcom
	Terméktípus Optocsatoló
	Rögzítés típusa Felület
	Maximális előre irányuló feszültség VF 6V
	Csomagolás Szalag és tekercs
	Csatornák száma 1
	Tüskék száma 8
	Csomag típusa SO
	Bemeneti áram típusa Egyenáram
	Jellemző emelkedési eső 2.7μs
	Maximális bemeneti áram 15mA
	Izolációs feszültség 5000Vrms
	Min. működési hőmérséklet -40°C
	Logikai kimenet Igen
	Maximális működési hőmérséklet 105°C
	Szabványok/jóváhagyások RoHS, IEC/EN/DIN EN 60747-5-5, CSA, UL
	Jellemző esési idő 2.7μs
	Sorozat ACPL
	Járműipari szabvány Nem

Datasheet

A Broadcom ACPL-C87B/C87A/C870 feszültségérzékelők optikai leválasztó erősítők, amelyeket kifejezetten feszültségérzékelésre terveztek. A 2 V-os bemeneti tartománya és a nagy 1 GOhm bemeneti impedanciája alkalmassá teszi izolált feszültségérzékelési követelmények teljesítésére az elektronikus áramátalakító alkalmazásokban, beleértve a motormeghajtókat és a megújuló energiaforrásokat alkalmazó rendszereket. A tipikus feszültségérzékeléses esetekben egy ellenálló feszültségosztót használnak a DC-csatlakozó feszültségének mérlegeléséhez, hogy megfeleljen a feszültségérzékelő bemeneti tartományának. A bemeneti feszültséggel arányos differenciális kimeneti feszültség az optikai leválasztó gát másik oldalán jön létre.

0.5%-os nagy erősítési pontosság (csak ACPL-C87B esetén)

Egységerősítés 1 V/V

-35 ppm/°C alacsony erősítési drift

-0,3 mV bemeneti eltolási feszültség

0.1% kiváló nem linearitás max

Aktív-magas leállítási érintkező

100 kHz széles sávszélesség

5.5–3 V széles tápfeszültség-tartomány a kimeneti oldalon

–40 °C és +105 °C közötti üzemi hőmérséklet-tartomány

Advanced szigma-delta A/D modulációs technológia
