Gyártói szám

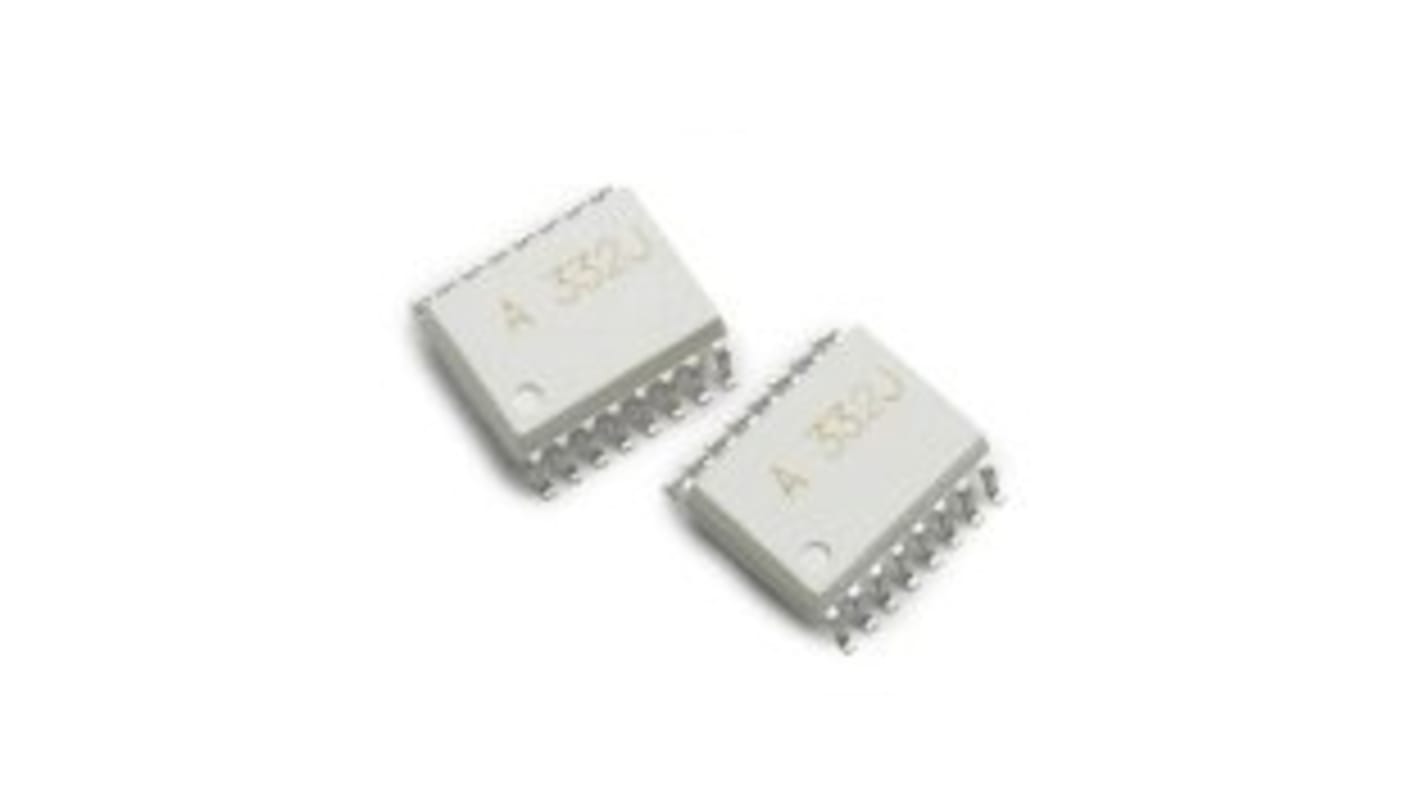

Broadcom Optocsatoló, 2 csatornás, Felület, SO, 16-tüskés

RS raktári szám:: 174-4153
Gyártó cikkszáma:: ACPL-332J-500E
Gyártó:: Broadcom

Broadcom Optocsatoló, 2 csatornás, Felület, SO, 16-tüskés

Összevont kedvezmény elérhető

Tömeges árképzési lehetőségek megtekintése

Részösszeg (1 csomag / 2 egység)*

4275 Ft

(ÁFA nélkül)

5429 Ft

(ÁFÁ-val)

INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén

Raktáron

További 272 egység szállítása 2026. október 26. dátumtól
További 952 egység szállítása 2026. november 02. dátumtól

Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység	Egységenként	csomagonként*
2 - 8	2 137,50 Ft	4 275 Ft
10 - 18	1 605 Ft	3 210 Ft
20 - 48	1 340,50 Ft	2 681 Ft
50 - 98	1 264 Ft	2 528 Ft
100 +	1 202 Ft	2 404 Ft

*irányár

RS raktári szám:: 174-4153
Gyártó cikkszáma:: ACPL-332J-500E
Gyártó:: Broadcom

Jellemzők

Műszaki referencia

Engedélyezés és megfelelőség

Termékadatok

Hasonló termékek keresése egy vagy több attribútum kiválasztásával.

Az összes kiválasztása	Attribútum	Érték
	Márka	Broadcom
	Terméktípus	Optocsatoló
	Rögzítés típusa	Felület
	Kimenet típusa	Nyitott kollektor
	Maximális előre irányuló feszültség VF	1.95V
	Csatornák száma	2
	Tüskék száma	16
	Csomag típusa	SO
	Jellemző emelkedési eső	50ns
	Maximális bemeneti áram	25mA
	Izolációs feszültség	5000Vrms
	Min. működési hőmérséklet	-40°C
	Logikai kimenet	Igen
	Maximális működési hőmérséklet	105°C
	Jellemző esési idő	50ns
	Szabványok/jóváhagyások	UL 1577, CSA, IEC/EN/DIN EN 60747-5-5
	Sorozat	ACPL
	Járműipari szabvány	Nem

	Az összes kiválasztása
	Márka Broadcom
	Terméktípus Optocsatoló
	Rögzítés típusa Felület
	Kimenet típusa Nyitott kollektor
	Maximális előre irányuló feszültség VF 1.95V
	Csatornák száma 2
	Tüskék száma 16
	Csomag típusa SO
	Jellemző emelkedési eső 50ns
	Maximális bemeneti áram 25mA
	Izolációs feszültség 5000Vrms
	Min. működési hőmérséklet -40°C
	Logikai kimenet Igen
	Maximális működési hőmérséklet 105°C
	Jellemző esési idő 50ns
	Szabványok/jóváhagyások UL 1577, CSA, IEC/EN/DIN EN 60747-5-5
	Sorozat ACPL
	Járműipari szabvány Nem

Datasheet

A Broadcom ACPL-332J egy fejlett, 2,5 A-os kimeneti áramerősségű, könnyen használható, intelligens kapumeghajtó, amely az IGBT VCE hibavédelmet kompakt, megfizethető és könnyen megvalósíthatóvá teszi. Az olyan funkciók, mint az integrált VCE érzékelés, a alulfeszültséges reteszelés (UVLO), a „puha” IGBT kikapcsolás, az elszigetelt nyitott kollektor hibavisszajelzés és az Active Miller rögzítés maximális tervezési rugalmasságot és áramkörvédelmet biztosítanak.

Alulfeszültség-reteszelés elleni védelem (UVLO)

Hiszterézis

Telítetlenség-érzékelés

Miller rögzítés

Nyitott kollektor, elszigetelt hibavisszajelzés

„Lágy” IGBT kikapcsolás

A hiba visszaállítása a következő LED bekapcsolásával (alacsony-magas) a

hibás csillapítási időszak

SO-16 csomagolásban kapható

Biztonsági jóváhagyások: UL jóváhagyás, 5000 VRMS 1

perc, CSA jóváhagyás, IEC/EN/DIN-EN 60747-5-5

jóváhagyott VIORM = 1414 VPEAK
