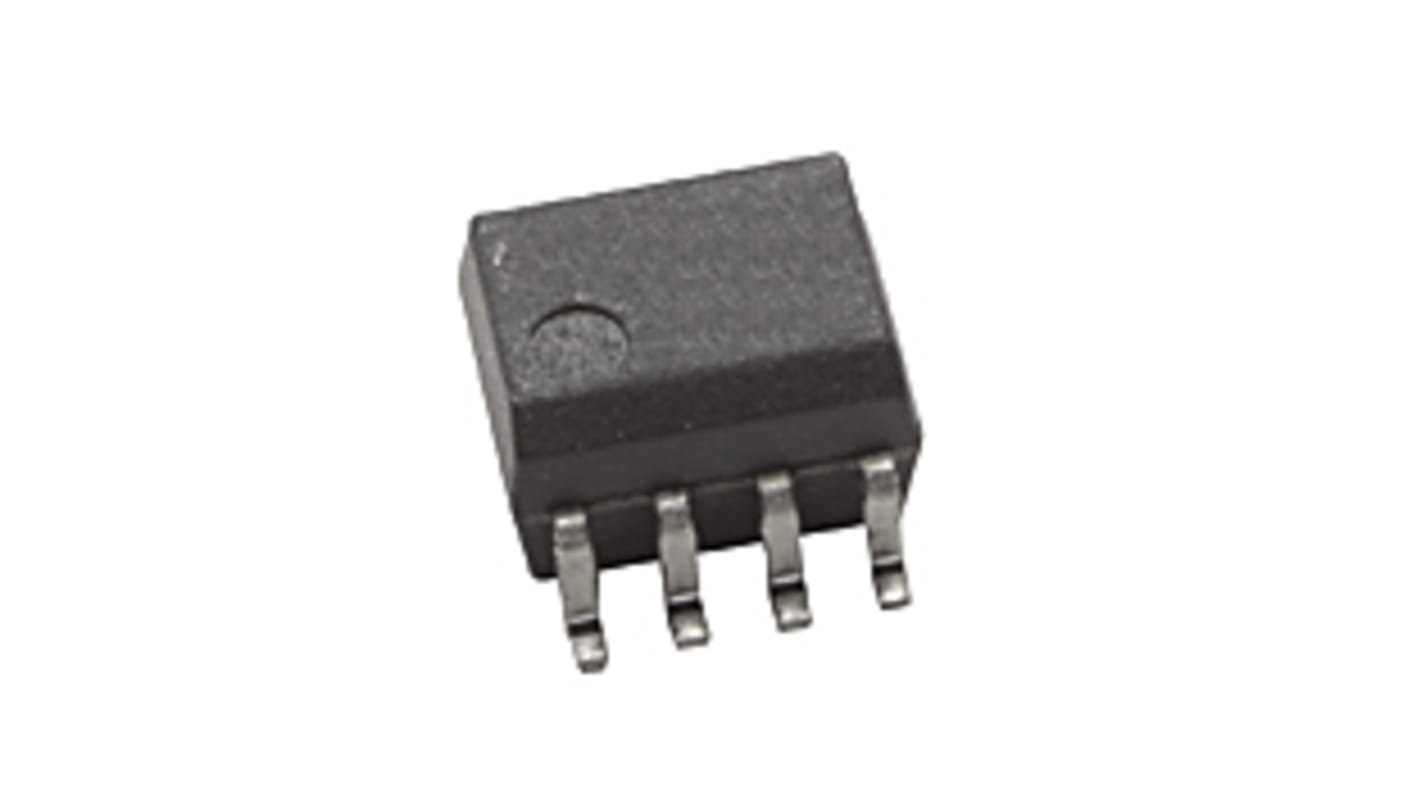

Broadcom Optocsatoló, 1 csatornás, Felület, SO, 8-tüskés

RS raktári szám:: 174-4184
Gyártó cikkszáma:: HCPL-0302-500E
Gyártó:: Broadcom

Broadcom Optocsatoló, 1 csatornás, Felület, SO, 8-tüskés

Összevont kedvezmény elérhető

Tömeges árképzési lehetőségek megtekintése

Részösszeg (1 csomag / 5 egység)*

4076 Ft

(ÁFA nélkül)

5177 Ft

(ÁFÁ-val)

INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén

Raktáron

További 15 egység szállítása 2026. augusztus 24. dátumtól
További 4760 egység szállítása 2026. augusztus 31. dátumtól

Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység	Egységenként	csomagonként*
5 - 45	815,20 Ft	4 076 Ft
50 - 120	574,60 Ft	2 873 Ft
125 - 245	451,60 Ft	2 258 Ft
250 - 495	420 Ft	2 100 Ft
500 +	386,20 Ft	1 931 Ft

*irányár

RS raktári szám:: 174-4184
Gyártó cikkszáma:: HCPL-0302-500E
Gyártó:: Broadcom

Jellemzők

Műszaki referencia

Engedélyezés és megfelelőség

Termékadatok

Hasonló termékek keresése egy vagy több attribútum kiválasztásával.

Az összes kiválasztása	Attribútum	Érték
	Márka	Broadcom
	Rögzítés típusa	Felület
	Terméktípus	Optocsatoló
	Maximális előre irányuló feszültség VF	1.8V
	Csomagolás	Szalag és tekercs
	Csatornák száma	1
	Tüskék száma	8
	Csomag típusa	SO
	Jellemző emelkedési eső	50ns
	Maximális bemeneti áram	20mA
	Izolációs feszültség	3750Vrms
	Min. működési hőmérséklet	-40°C
	Logikai kimenet	Igen
	Maximális működési hőmérséklet	100°C
	Jellemző esési idő	50ns
	Szabványok/jóváhagyások	IEC/EN/DIN EN 60747-5-2, CSA, UL 1577
	Sorozat	HCPL
	Járműipari szabvány	Nem

	Az összes kiválasztása
	Márka Broadcom
	Rögzítés típusa Felület
	Terméktípus Optocsatoló
	Maximális előre irányuló feszültség VF 1.8V
	Csomagolás Szalag és tekercs
	Csatornák száma 1
	Tüskék száma 8
	Csomag típusa SO
	Jellemző emelkedési eső 50ns
	Maximális bemeneti áram 20mA
	Izolációs feszültség 3750Vrms
	Min. működési hőmérséklet -40°C
	Logikai kimenet Igen
	Maximális működési hőmérséklet 100°C
	Jellemző esési idő 50ns
	Szabványok/jóváhagyások IEC/EN/DIN EN 60747-5-2, CSA, UL 1577
	Sorozat HCPL
	Járműipari szabvány Nem

Datasheet

A Broadcom HCPL-0302 kapu meghajtó optocsatolók egy GaARP LED-ből állnak, optikailag egy integrált áramkörhöz csatlakoztatva, teljesítménykimenettel. Ezek az optocsatolók ideálisak a motorvezérlő inverter alkalmazásokban használt IGBT és MOSFET meghajtásához. A kimeneti fokozat magas üzemi feszültségtartománya biztosítja a kapu által vezérelt eszközök által megkívánt meghajtó feszültséget. Az optocsatoló által biztosított feszültség és áramerősség ideális kis vagy közepes teljesítményű IGBT-k közvetlen vezetéséhez. Magasabb besorolású IGBT-k esetén HPL-0314/3140 (0.4 A), HPL-3150 (0.5 A) vagy HPL-3120 (0.2 A) kapu meghajtó optocsatolók használhatók.

0.2 a minimális Peak kimeneti áram

Nagy sebességű reagálás:

0.7 us maximális terjedési késleltetés a hőmérséklet-tartományban

Ultra magas CMR:

Minimum 10 kV/US VCM = 1000 V esetén

A csizma összepattintható tápárama:

Maximum 3 mA

Széles üzemi hőmérséklet-tartomány:

-40 °C és 100 °C között

Széles VCC működési tartomány:

10 V és 30 V között a hőmérséklet-tartományon kívül
