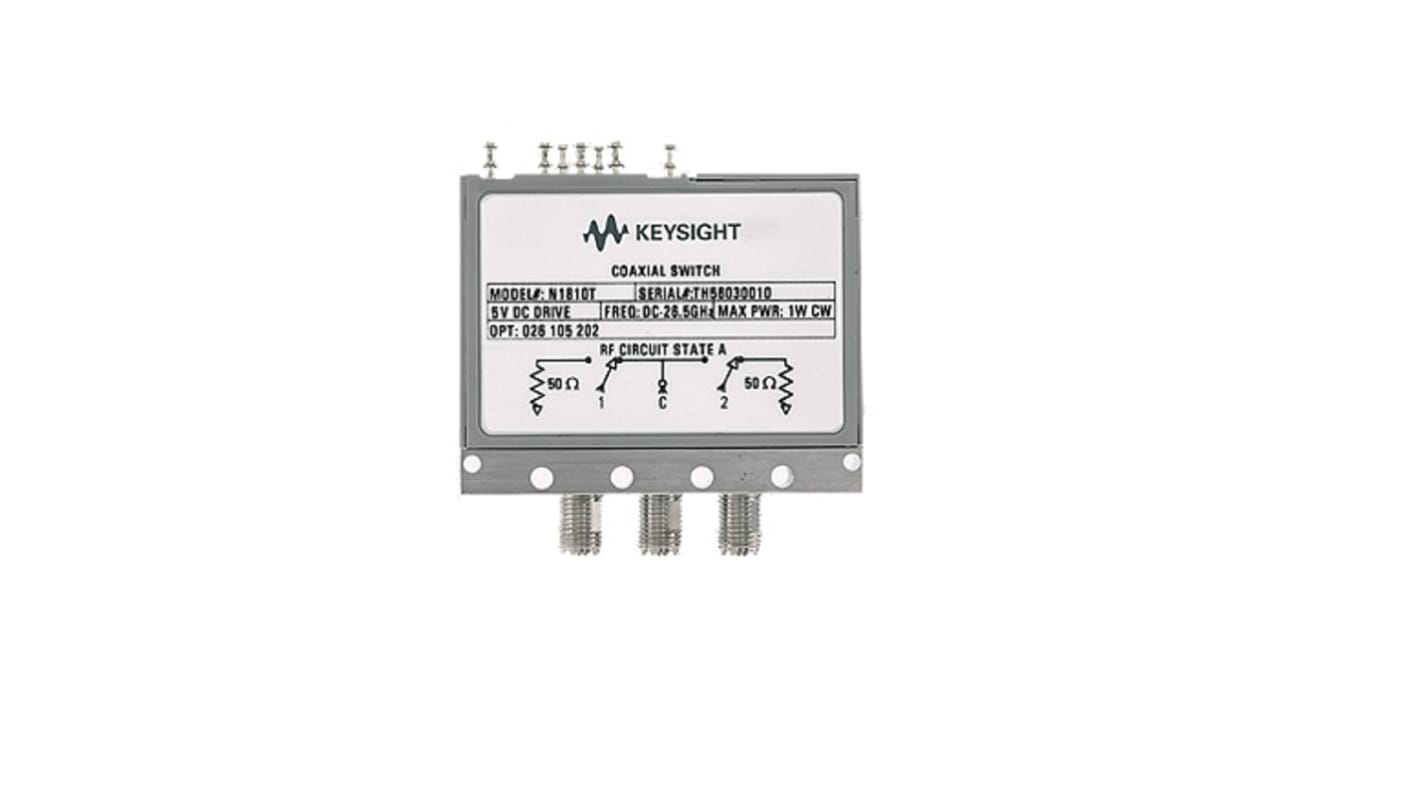

Keysight Technologies RF-kapcsoló SMA aljzat SPDT, 50Ω 26.5 GHz, 75 °C, -25 °C 60 dB 15 ms

RS raktári szám:: 224-0545
Gyártó cikkszáma:: N1810TL-020-124-201
Gyártó:: Keysight Technologies

Keysight Technologies RF-kapcsoló SMA aljzat SPDT, 50Ω 26.5 GHz, 75 °C, -25 °C 60 dB 15 ms

Részösszeg (1 egység)*

429 000 Ft

(ÁFA nélkül)

544 830 Ft

(ÁFÁ-val)

INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén

Gyártói raktáron

2027. június 02. dátumtól készen áll a szállításra

Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység	Egységenként
1 +	429 000 Ft

*irányár

RS raktári szám:: 224-0545
Gyártó cikkszáma:: N1810TL-020-124-201
Gyártó:: Keysight Technologies

Jellemzők

Műszaki referencia

Engedélyezés és megfelelőség

Termékadatok

Hasonló termékek keresése egy vagy több attribútum kiválasztásával.

Az összes kiválasztása	Attribútum	Érték
	Márka	Keysight Technologies
	Terméktípus	RF-kapcsoló
	Kapcsolási típus	15ms
	Portok közötti szigetelés	60dB
	Érintkező konfigurációja	SPDT
	Maximális beiktatási veszteség	0.1dB
	Csatlakozó típusa	SMA aljzat
	Kimeneti impedancia	50Ω
	Magasság	12.7mm
	DC kontaktfeszültség	15V dc
	Min. működési hőmérséklet	-25°C
	Érintkezőáram	300mA
	Hossz	55.78mm
	Maximális működési hőmérséklet	75°C
	Szabványok/jóváhagyások	No
	Maximális frekvencia	26.5GHz
	Sorozat	N181x
	Szélesség	53.41mm
	Minimális frekvencia	0Hz

	Az összes kiválasztása
	Márka Keysight Technologies
	Terméktípus RF-kapcsoló
	Kapcsolási típus 15ms
	Portok közötti szigetelés 60dB
	Érintkező konfigurációja SPDT
	Maximális beiktatási veszteség 0.1dB
	Csatlakozó típusa SMA aljzat
	Kimeneti impedancia 50Ω
	Magasság 12.7mm
	DC kontaktfeszültség 15V dc
	Min. működési hőmérséklet -25°C
	Érintkezőáram 300mA
	Hossz 55.78mm
	Maximális működési hőmérséklet 75°C
	Szabványok/jóváhagyások No
	Maximális frekvencia 26.5GHz
	Sorozat N181x
	Szélesség 53.41mm
	Minimális frekvencia 0Hz

Keysight Technologies RF kapcsoló, 24 V DC tekercs feszültség, 15 ms kapcsolási idő – N1810/1/2 sorozat – N1810TL-020-124-201

A Keysight Technologies ezzel az RF-kapcsolóval számos áramkörtesztelési folyamatot egy pillanat alatt kezelhet. Lehetővé teszi, hogy gyorsan és hatékonyan továbbítsa a nagyfrekvenciás jeleket a rendszerén keresztül. A kétmillió kapcsolási ciklus hosszú élettartama azt jelenti, hogy hosszú távon számíthat rá. A mindössze 15 ms-es kapcsolási időnek köszönhetően gyors tűzjelátvitelt kap. Mivel ez a termék széles frekvenciatartományt támogat DC és 26,5 GHz között, így rugalmas választás számos szabványos tesztrendszerhez.

• 90 dB feletti port-to-port szigetelés az EMI kockázatának minimalizálása érdekében

• 24 V DC tekercsfeszültség alacsony energiaigényű rendszerekben való használatra

• Kompakt méret: 52,2 (H) x 53,41 (S) x 12,7 mm (M) szűk helyekhez

• Az SPDT konfiguráció lehetővé teszi akár két eszköz vezérlését a sokoldalúság érdekében

Alkalmazások

• Laboratóriumi vizsgálatok

• Jelútválasztás

• Távközlés

A Keysight Technologies N1810TL egy egypólusú, kétállású kapcsoló, amely DC és 26.5 GHz közötti frekvenciatartományban kapható. A használaton kívüli port 50 ohmos lezárást biztosít, így ideális olyan alkalmazásokhoz, ahol a portok egyeztetésére van szükség.

Hogyan csatlakoztathatom ezt az RF kapcsolót a tesztrendszeremhez?

D szubminiatűr 9 érintkezős csatlakozók vagy forrasztott füles kivezetések

Normál vagy TTL vagy 5 V CMOS-kompatibilis meghajtó

Opcionális helyzetjelző

Ez az egység standard kilenc érintkezős D-sub csatlakozóval előre csatlakoztatott állapotban kapható, így a hagyományos berendezésekbe csatlakoztatható a kábelezés nehézségei nélkül.

Note

Gyártói garancia
