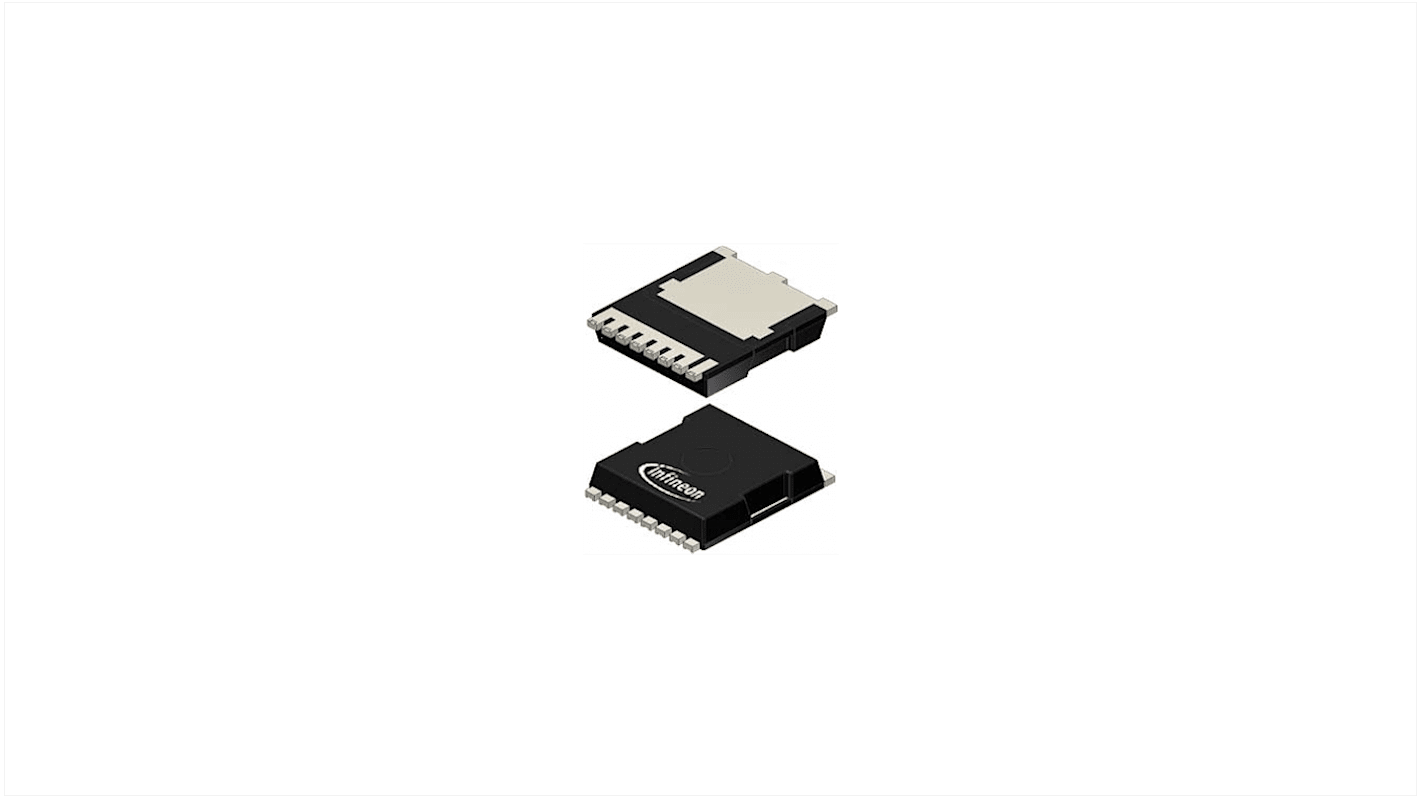

N MOSFET, 300 A, 100 V, Növekményes, 8-tüskés, HSOF Infineon OptiMOS 5 IAUT300N10S5N015ATMA1

Vásároljon nagy mennyiségben kedvezménnyel

További 10 hozzáadása 2325 Ft megtakarításához

Tömeges árképzési lehetőségek megtekintése

Részösszeg (1 csomag / 2 egység)*

4230 Ft

(ÁFA nélkül)

5372 Ft

(ÁFÁ-val)

Add to Basket
Adja meg a mennyiséget
Raktáron
  • További 22 egység szállítása 2026. november 23. dátumtól
Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység
Egységenként
csomagonként*
Megtakarítás
2 - 82 115 Ft4 230 Ft-
10 - 181 882,50 Ft3 765 Ft2325 Ft
20 - 481 755 Ft3 510 Ft7200 Ft
50 - 981 629,50 Ft3 259 Ft24 275 Ft
100 +1 522,50 Ft3 045 Ft59 250 Ft

*irányár

Csomagolás típusa:
RS raktári szám:
214-4347
Gyártó cikkszáma:
IAUT300N10S5N015ATMA1
Gyártó:
Infineon
Hasonló termékek keresése egy vagy több attribútum kiválasztásával.
Az összes kiválasztása

Márka

Infineon

Terméktípus

MOSFET

Csatorna típusa

N

Maximális folyamatos nyelőáram Id

300A

Maximális nyelő forrásfeszültség Vds

100V

Csomag típusa

HSOF

Sorozat

OptiMOS 5

Rögzítés típusa

Felület

Tüskék száma

8

Maximális nyelő forrásellenállás Rds

1.5mΩ

Csatorna mód

Növekményes

Min. működési hőmérséklet

-55°C

Maximális kapuforrás-feszültség Vgs

20V

Tipikus kaputöltés Qg @ Vgs

166nC

Maximális teljesítménydisszipáció Pd

375W

Továbbító feszültség Vf

1.3V

Maximális működési hőmérséklet

175°C

Szabványok/jóváhagyások

No

Járműipari szabvány

Nem

Infineon OptiMOS 5 sorozatú MOSFET, 100 V maximális leeresztési forrásfeszültség, 300 A maximális folyamatos leeresztési áram – IAUT300N10S5N015ATMA1


Ez a MOSFET egy nagy teljesítményű N-csatorna bővítőeszköz, amelyet igényes kapcsolási és áramátalakítási feladatokhoz terveztek. Széles hőmérséklet-tartományban működik, amely alkalmas a zord körülményekhez, és felületre szerelhető, ipari szabványú HSOF-lábnyomban van csomagolva, így alacsony előre esést biztosít a hatékony vezetés érdekében nagy áramerősségű áramkörökben.

Jellemzők és előnyök:


• Az 100 V-os leeresztési képesség nagyobb feszültségű kapcsolást tesz lehetővé
• Az 1,5 mΩ-os alacsony Rds(on) csökkenti a vezetési veszteségeket nagy áramerősség esetén
• A 300 A folyamatos áram támogatja a nagy terhelésű alkalmazásokat
• Az 375 W-os teljesítményelnyelés tartós hőterhelést tesz lehetővé
• A 166 nC-es kaputöltés kiegyenlíti a kapcsolási sebességet és a meghajtóra vonatkozó követelményeket
• 1,3 V-os előremenő feszültség korlátozza a feszültségesést terhelés alatt

Alkalmazások


• Nagy áramerősségű áramátalakítókhoz és inverterekhez
• Ideális a vonó- és motormeghajtó szakaszokhoz a nagy teljesítményű elektronikában
• Nagy teljesítményű DC-DC átalakítókhoz használják ipari rendszerekben
• Szilárdtest áramelosztó modulokhoz használható
• Alkalmas a kiszolgáló tápegységek gyors kapcsolási fázisaihoz

Milyen kapumeghajtóerőre van szükség a hatékony kapcsoláshoz?


A kapumeghajtóktól elvárható, hogy a tervezett kapcsolási intervallumon belül elegendő áramerősséget biztosítson és biztosítson a 166 nC töltéséhez

a lassabb meghajtás növeli a kapcsolási veszteségeket.

Hogyan kezelheti az eszköz a magas csatlakozási hőmérsékletet?


A -55 °C és 175 °C közötti működésre tervezték, így megfelelő hőkezelés mellett magas hőmérsékletű környezetekben is használható.

Milyen szerelési megfontolások fontosak a termikus teljesítmény szempontjából?


A felületre szerelhető HSOF jól megtervezett hővezető nyomtatott áramkört és hőelvezető stratégiát igényel a nagy igénybevétel esetén akár 375 W teljesítmény eloszlása érdekében.

Hogyan befolyásolja a csatorna konfiguráció az áramkör kialakítását?


N-csatorna bővítőeszközként alkalmas alacsony oldali kapcsoláshoz vagy szinkron egyenirányító elrendezésekhez, ahol a kapu referencia a forráspotenciál közelében van.
