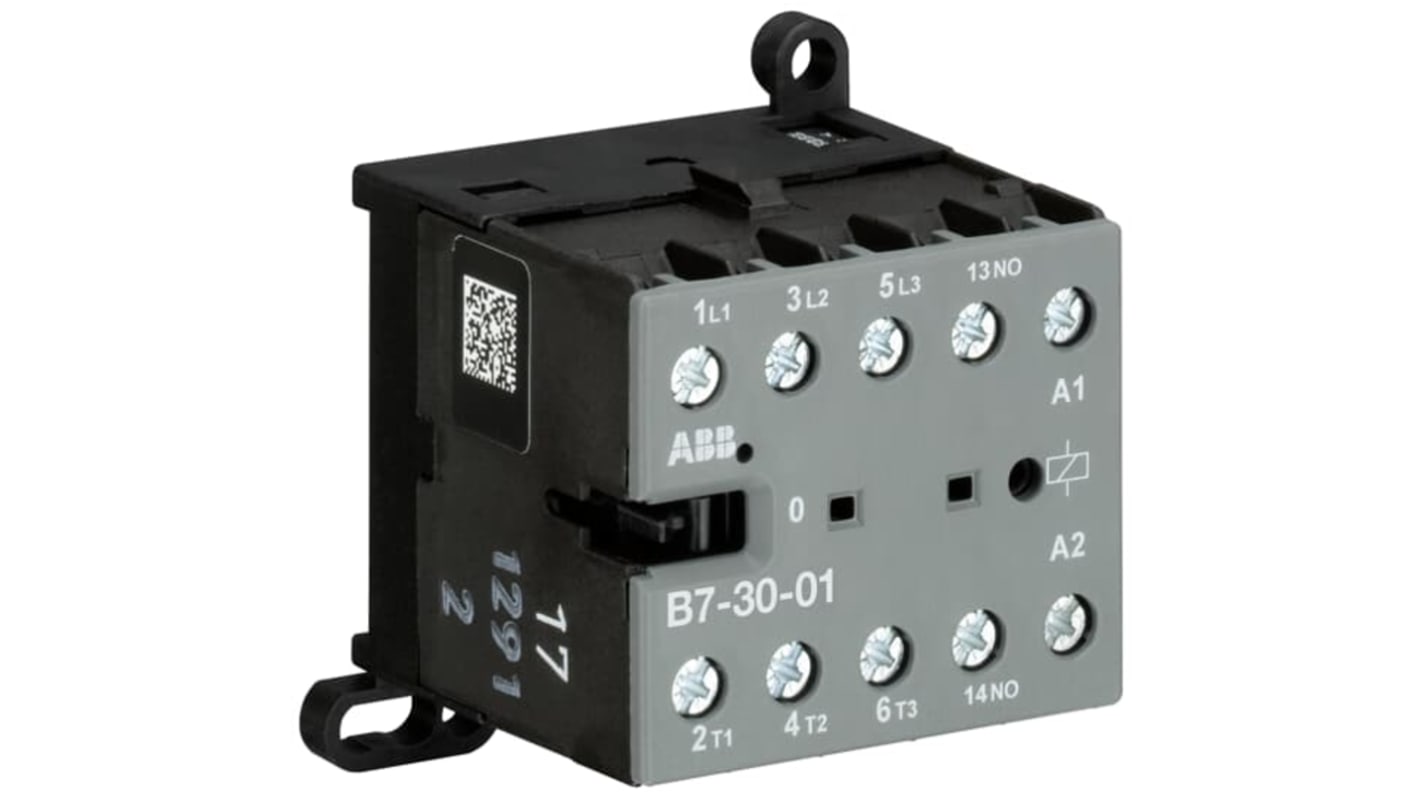

ABB Védőkapcsoló GJL131, tekercs: 42V, 3-pólusú, 20 A, 3 NO/1 NC 5.5 kW 42V

RS raktári szám:: 253-4794
Gyártó cikkszáma:: GJL1311001R0012
Gyártó:: ABB

ABB Védőkapcsoló GJL131, tekercs: 42V, 3-pólusú, 20 A, 3 NO/1 NC 5.5 kW 42V

Minden Védőkapcsolók megtekintése

Részösszeg (1 egység)*

17 027 Ft

(ÁFA nélkül)

21 624 Ft

(ÁFÁ-val)

INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén

Raktáron

4 egység készen áll egy másik helyről a szállításra

Többre van szüksége? További részletekért kattintson a „Szállítási dátumok ellenőrzése” gombra.

Egység	Egységenként
1 +	17 027 Ft

*irányár

RS raktári szám:: 253-4794
Gyártó cikkszáma:: GJL1311001R0012
Gyártó:: ABB

Jellemzők

Műszaki referencia

Engedélyezés és megfelelőség

Termékadatok

Hasonló termékek keresése egy vagy több attribútum kiválasztásával.

Az összes kiválasztása	Attribútum	Érték
	Márka	ABB
	Tekercsfeszültség	42V
	Terméktípus	Védőkapcsoló
	Pólusok száma	3
	Kontaktfeszültség	690V
	Érintkezőáram	20A
	Sorozat	GJL131
	Névleges teljesítmény	5.5kW
	Rögzítés típusa	DIN-sín, Fal
	Funkció	Vezérlőegység
	Normál állapot konfigurációja	3 NO/1 NC
	Segédérintkezők konfigurálása	0 NO/1 NC
	Kiegészítő érintkezők száma	1
	Terminál típusa	Csavar
	Kontaktor alkalmazás	Kereskedelmi
	Vezérlőáramkör feszültsége Uc	42V
	Min. működési hőmérséklet	-25°C
	Üzemi áramerősség Ie	20A
	Maximális működési hőmérséklet	55°C
	Szabványok/jóváhagyások	IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Mélység	46.7mm
	Szélesség	52.5mm
	Hossz	46.7mm
	Áramkör konfiguráció	3P

	Az összes kiválasztása
	Márka ABB
	Tekercsfeszültség 42V
	Terméktípus Védőkapcsoló
	Pólusok száma 3
	Kontaktfeszültség 690V
	Érintkezőáram 20A
	Sorozat GJL131
	Névleges teljesítmény 5.5kW
	Rögzítés típusa DIN-sín, Fal
	Funkció Vezérlőegység
	Normál állapot konfigurációja 3 NO/1 NC
	Segédérintkezők konfigurálása 0 NO/1 NC
	Kiegészítő érintkezők száma 1
	Terminál típusa Csavar
	Kontaktor alkalmazás Kereskedelmi
	Vezérlőáramkör feszültsége Uc 42V
	Min. működési hőmérséklet -25°C
	Üzemi áramerősség Ie 20A
	Maximális működési hőmérséklet 55°C
	Szabványok/jóváhagyások IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Mélység 46.7mm
	Szélesség 52.5mm
	Hossz 46.7mm
	Áramkör konfiguráció 3P

Datasheet - GJL1311001R0012

Származási ország (Country of Origin):: DE

ABB GJL131 sorozatú érintkező, 20 A üzemi áramerősség, 690 V érintkezési feszültség – GJL1311001R0012

Ez az érintkező egy kompakt kapcsolóeszköz, amelyet kereskedelmi elektromos vezérlési feladatokra terveztek, és hárompólusú árammegszakítást biztosít az automatizált és ipari berendezésekben lévő motorok és áramkörök számára. Olyan alkalmazásokra szánták, ahol kompakt lábnyomra és egyszerű szerelésre van szükség, DIN-sínre és fali telepítésekre egyaránt alkalmas, és tipikus kereskedelmi hőmérséklet-tartományban működik.

Jellemzők és előnyök:

• A 3P konfiguráció vezérelt kapcsolást biztosít három fázis között
• A 20 A üzemi áramerősség támogatja a mérsékelt motorterheléseket
• A 42 V-os vezérlőáramkör lehetővé teszi az alacsony feszültségű tekercses működést
• A 690 V-os névleges érintkezők nagyfeszültségű kapcsolási képességet tesznek lehetővé
• A csavaros csatlakozók biztosítják a biztonságos vezetőcsatlakozásokat
• Az 5,5 kW-os névleges teljesítmény megfelel a gyakori kereskedelmi motorok igényeinek

Alkalmazások

• Alkalmas a könnyű ipari automatizálás vezérlőpaneljeihez
• Ideális háromfázisú kereskedelmi motorok kapcsolásához
• Indító áramkörökkel használható épületszolgáltatási telepítésekben
• Használható távoli teljesítményszabályozáshoz gyártósorokon
• Alkalmas kis méretű érintkezőket igénylő utólagos szerelési projektekhez

Milyen kiegészítő érintkezőrendezés áll rendelkezésre a jelzési vagy reteszelő funkciókhoz?

Egyetlen kiegészítő érintkezőt biztosít, amely nullként van elrendezve, normál esetben nyitva, és egy normál esetben zárva, hogy támogassa az alapszintű jelzést és a biztonsági reteszeléseket.

Hogyan befolyásolja a környezeti hőmérséklet a működési megbízhatóságot?

Úgy tervezték, hogy -25 °C és 55 °C közötti hőmérséklet-tartományban működjön, alkalmas hidegebb és melegebb kereskedelmi környezetekhez csökkentés nélkül.

Milyen szerelési lehetőségek vannak támogatva a rugalmas telepítés érdekében?

Rögzítheti szabványos DIN-sínes rendszerekhez, vagy közvetlenül a falra rögzítheti, hogy megfeleljen a panel elrendezésének és a helyi korlátozásoknak.

Milyen szabványoknak felel meg az eszköz az ipari vezérlőrendszerekkel való kompatibilitás érdekében?

Megfelel a kisfeszültségű kapcsolóberendezésekre vonatkozó IEC/EN és UL szabványoknak, így biztosítva a többi tanúsított vezérlőberendezéssel való kompatibilitást.
