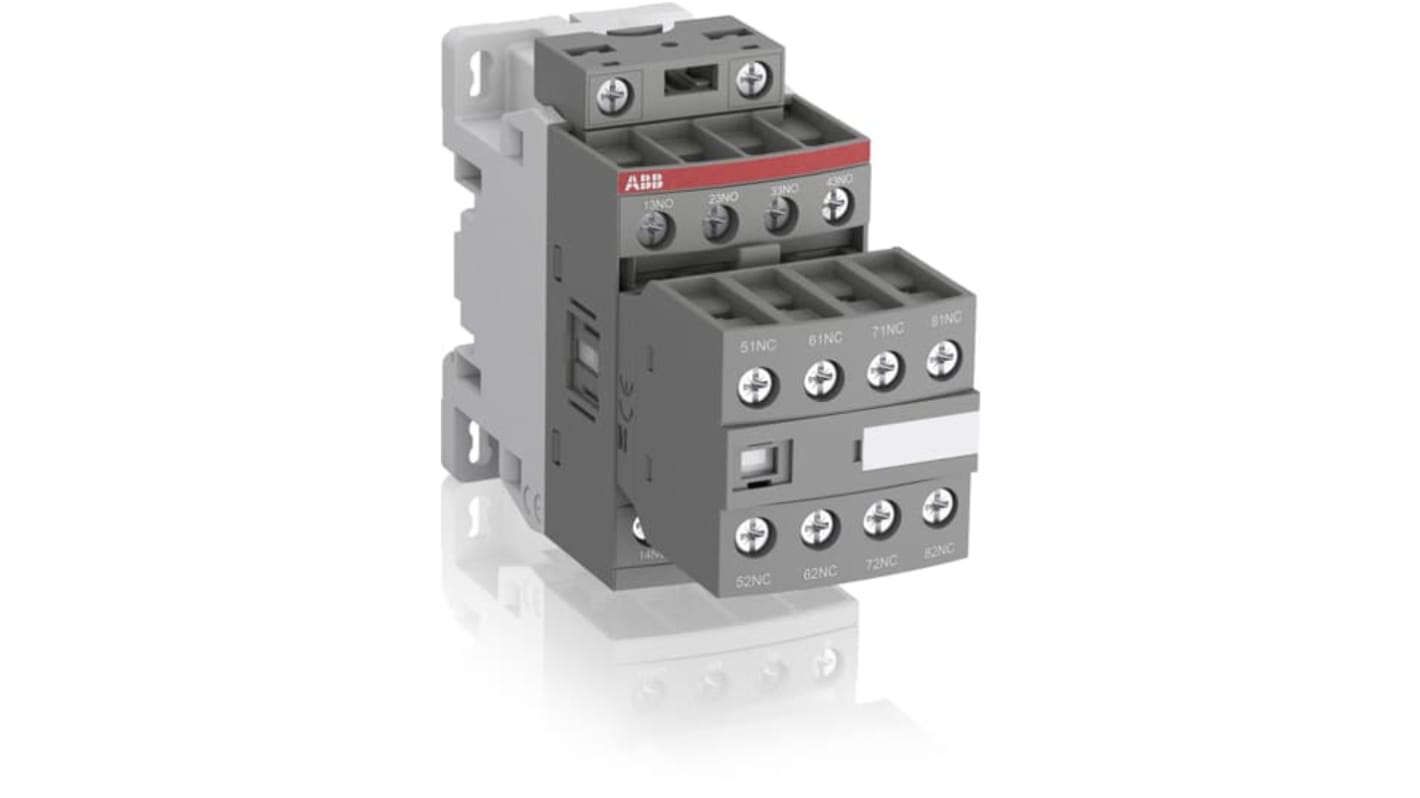

ABB Kontaktorrelé, tekercs: 60V, 8°-pólusú, 4 A, 6 NO/2 NC 144 W 20V
- RS raktári szám:
- 258-9444
- Gyártó cikkszáma:
- 1SBH137001R1162
- Gyártó:
- ABB
Részösszeg (1 egység)*
23 011 Ft
(ÁFA nélkül)
29 224 Ft
(ÁFÁ-val)
INGYENES kiszállítás 19 500 Ft feletti megrendelés esetén
- 2027. január 18. dátumtól készen áll a szállításra
Egység | Egységenként |
|---|---|
| 1 + | 23 011 Ft |
*irányár
- RS raktári szám:
- 258-9444
- Gyártó cikkszáma:
- 1SBH137001R1162
- Gyártó:
- ABB
Az összes kiválasztása | Attribútum | Érték |
|---|---|---|
| Márka | ABB | |
| Terméktípus | Kontaktorrelé | |
| Tekercsfeszültség | 60V | |
| Pólusok száma | 8° | |
| Kontaktfeszültség | 690V | |
| Érintkezőáram | 4A | |
| Névleges teljesítmény | 144W | |
| Rögzítés típusa | DIN-sín | |
| Funkció | Relé | |
| Normál állapot konfigurációja | 6 NO/2 NC | |
| Kiegészítő érintkezők száma | 8 | |
| Segédérintkezők konfigurálása | 6 NO/2 NC | |
| Terminál típusa | Csavar | |
| Min. működési hőmérséklet | -40°C | |
| Üzemi áramerősség Ie | 16A | |
| Vezérlőáramkör feszültsége Uc | 20V | |
| Kontaktor alkalmazás | Kiegészítő védőkapcsoló | |
| Maximális működési hőmérséklet | 70°C | |
| Szabványok/jóváhagyások | CSA C22.2 N°14, IEC 60947-5-1 and EN 60947-5-1, UL 508 | |
| Hossz | 110.50mm | |
| Szélesség | 45mm | |
| Mélység | 110.50mm | |
| Áramkör konfiguráció | 8P | |
| Az összes kiválasztása | ||
|---|---|---|
Márka ABB | ||
Terméktípus Kontaktorrelé | ||
Tekercsfeszültség 60V | ||
Pólusok száma 8° | ||
Kontaktfeszültség 690V | ||
Érintkezőáram 4A | ||
Névleges teljesítmény 144W | ||
Rögzítés típusa DIN-sín | ||
Funkció Relé | ||
Normál állapot konfigurációja 6 NO/2 NC | ||
Kiegészítő érintkezők száma 8 | ||
Segédérintkezők konfigurálása 6 NO/2 NC | ||
Terminál típusa Csavar | ||
Min. működési hőmérséklet -40°C | ||
Üzemi áramerősség Ie 16A | ||
Vezérlőáramkör feszültsége Uc 20V | ||
Kontaktor alkalmazás Kiegészítő védőkapcsoló | ||
Maximális működési hőmérséklet 70°C | ||
Szabványok/jóváhagyások CSA C22.2 N°14, IEC 60947-5-1 and EN 60947-5-1, UL 508 | ||
Hossz 110.50mm | ||
Szélesség 45mm | ||
Mélység 110.50mm | ||
Áramkör konfiguráció 8P | ||
- Származási ország (Country of Origin):
- FR
ABB érintkezőrelé, 60 V tekercsfeszültség, 144 W teljesítmény – 1SBH137001R1162
Jellemzők és előnyök:
• 690 V-os érintkezési feszültség a nagyfeszültségű kapcsolási teljesítmény érdekében
• 16 A üzemi áramerősség a segédáramkör-vezérlés támogatása érdekében
• A 6NO2NC segédrendezés sokoldalú érintkezőkonfigurációkat kínál
• A csavaros csatlakozók biztonságos és szervizelhető vezetékezési csatlakozásokat biztosítanak
Alkalmazások
• Ideális a 20 V UC tekercsvezérlést igénylő vezérlőáramkörökhöz
• 8 pólusú érintkezőket igénylő ipari berendezésekhez használható
• Legfeljebb 690 V névleges feszültségű rendszerek áramkörének kapcsolására használható
• Alkalmas -40 °C és 70 °C közötti környezeti hőmérsékletnek kitett berendezésekhez
Milyen feszültségre van szükség a vezérlőtekercs működtetéséhez?
Hány pólust és milyen kiegészítő érintkezőkeveréket biztosít?
Milyen típusú csatlakozótípust használnak a terepi csatlakozásokhoz?
Milyen jóváhagyásoknak és szabványoknak felel meg?
Milyen fizikai rögzítési és teljesítményjellemzői vannak?
